Popis
MAHA – MSR 3000/2 – Valcová skúšobňa s pohonom všetkých kolies
MSR3000/2 – Brána k vysokovýkonnému meraniu výkonu
MSR3000/2 je ideálna valcová skúšobňa s pohonom všetkých kolies pre všetkých, ktorí vyžadujú špičkové výsledky pri tuningu, diagnostike a vývoji moderných pohonných systémov. Vybavená vírivo-prúdovou brzdou a elektromotorom pre každú súpravu valcov umožňuje presné meranie výkonu a realistické testovacie scenáre pre vozidlá s pohonom všetkých kolies, či už ide o vozidlá so spaľovacím motorom, hybridným pohonom alebo elektromobily. S modelom MSR3000/2 sa môžete spoľahnúť na najmodernejšiu testovaciu technológiu a spoľahlivý výkon.
Valcová skúšobňa 4WD s jedným valcom pre osobné vozidlá s jednou vírivo-prúdovou brzdou a jedným elektromotorom pre každú súpravu valcov.
Vhodná na tuning, diagnostiku a vývoj moderných pohonných systémov s pohonom jednej nápravy aj všetkých kolies, pre vozidlá so spaľovacím motorom aj elektromobily.
Výhody produktu:
- Testovacia rýchlosť až 300 km/h
- Rýchle, presné a výkonné riadenie vírivo-prúdovej brzdy pomocou vysokovýkonného regulátora prúdu pre vozidlá všetkých výkonnostných kategórií
- Elektronicky riadená synchronizácia pohonu 4WD prostredníctvom riadiaceho systému SPS pre moderné a budúce koncepcie pohonu s aktívnym rozdeľovaním výkonu
- Mimoriadne vhodná na testovanie väčšiny elektromobilov vďaka inteligentnej technológii riadenia 4WD
- Automatické určenie hmotnosti (rotačnej hmotnosti vozidla) samostatne pre každú nápravu
- Hladký chod a nízke vibrácie valcov pre vysoko presné výsledky merania
- Vysokokvalitná konštrukcia s nízkym opotrebením a minimálnymi nárokmi na údržbu: Vyrobené v Nemecku
- Čo najrealistickejšie správanie pneumatiky pri odvaľovaní a preklze vďaka princípu korunového valca v kombinácii s inteligentnou riadiacou technológiou
- Šetrná k pneumatikám vďaka nízkej deformácii pneumatík počas testovania

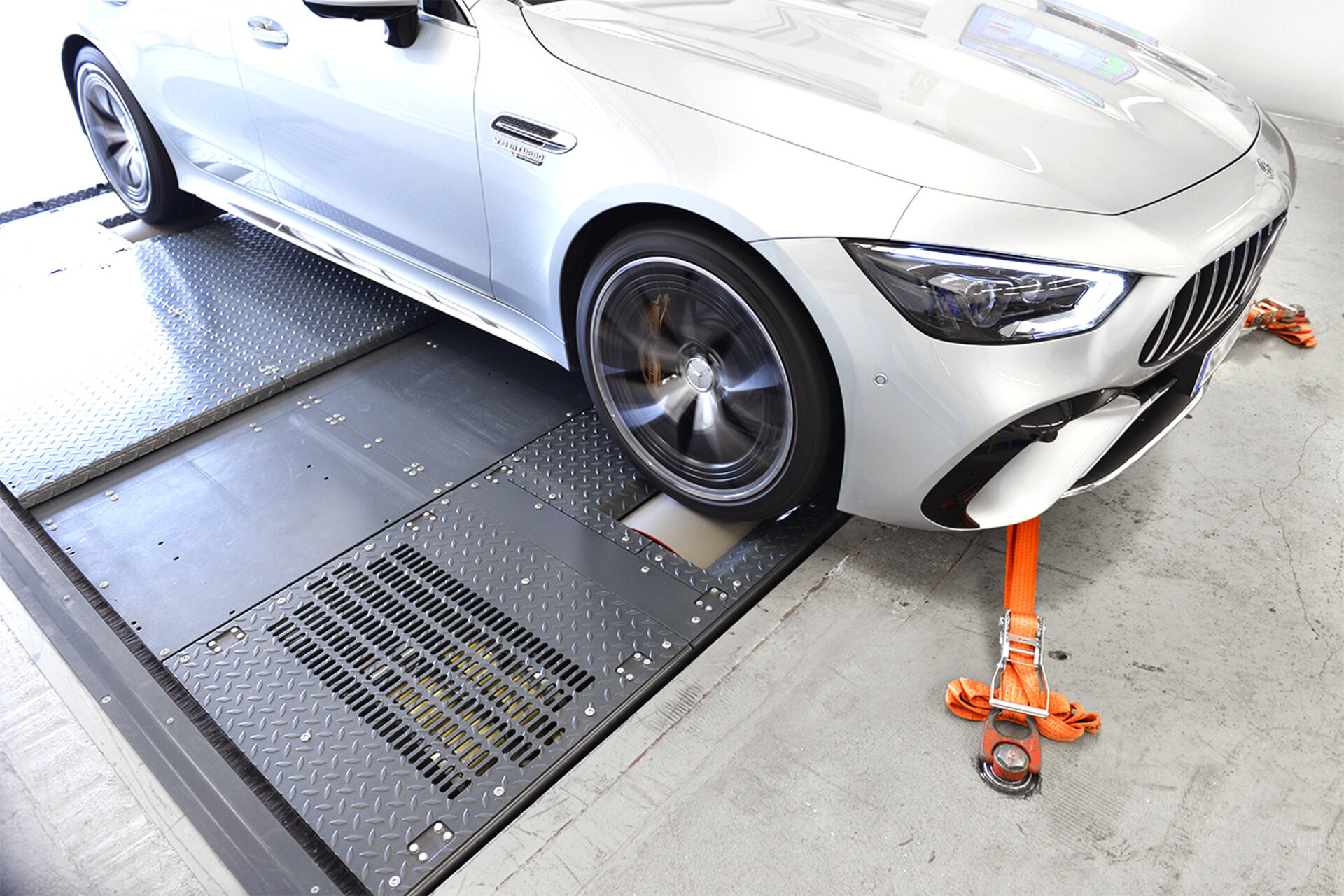

- Jednoduché upínacie zariadenie pre rýchlu fixáciu vozidla (voliteľné)
Popis meracích programov:
Veľký rozsah využitia vďaka rozsiahlym prevádzkovým režimom, ktoré pokrývajú všetky oblasti využitia:
- Dynamické meranie výkonu s nastaviteľnou akceleráciou
- Statické meranie výkonu s viacerými meracími bodmi
- Meranie dobehového výkonu pre maximálnu presnosť merania výkonu. S vysokou presnosťou sa určujú straty skúšobne, hnacieho ústrojenstva vozidla, trecie straty a straty spôsobené deformáciou pneumatiky na valci
- Automatické určenie hmotnosti (rotačnej hmotnosti vozidla) samostatne pre každú nápravu
- Simulácia zaťaženia pri konštantných otáčkach
- Simulácia zaťaženia pri konštantnej rýchlosti
- Simulácia zaťaženia pri konštantnej ťažnej sile
- Simulácia zaťaženia pri konštantnom zrýchlení
- Voliteľný test tachometra až s 10 voľne nastaviteľnými meracími bodmi
- Voliteľné meranie vzdialenosti
- Voliteľná jazdná simulácia s voľne programovateľnými rýchlostnými profilmi
- Voliteľné vykonávanie štandardizovaných jazdných cyklov
- Voliteľné ukladanie naprogramovaných profilov do databázy
Popis 4WD súpravy valcov:
- Elektronicky riadená synchronizácia rýchlosti prednej a zadnej súpravy valcov

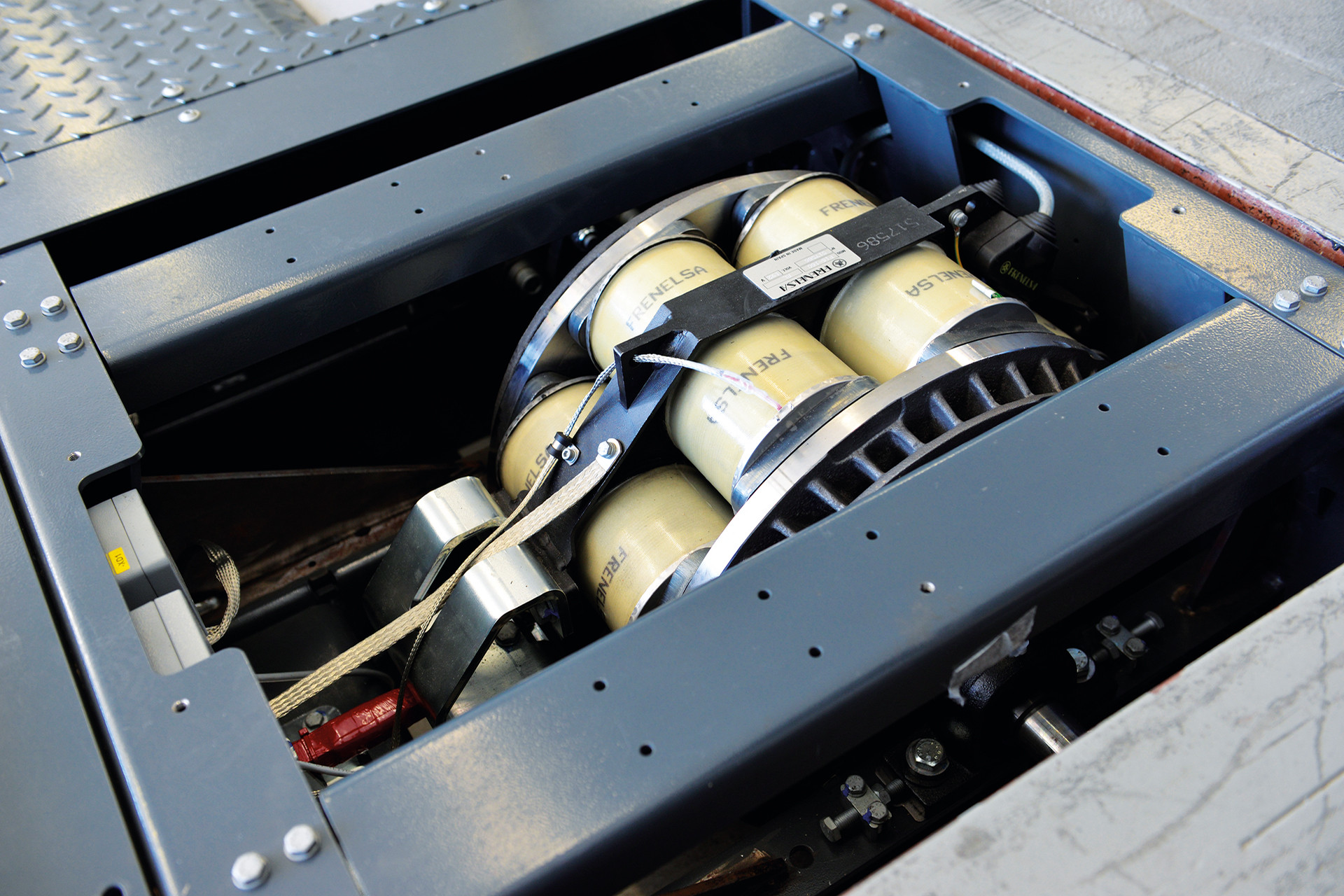

- Jedna vírivo-prúdová brzda na pravej strane každej súpravy valcov

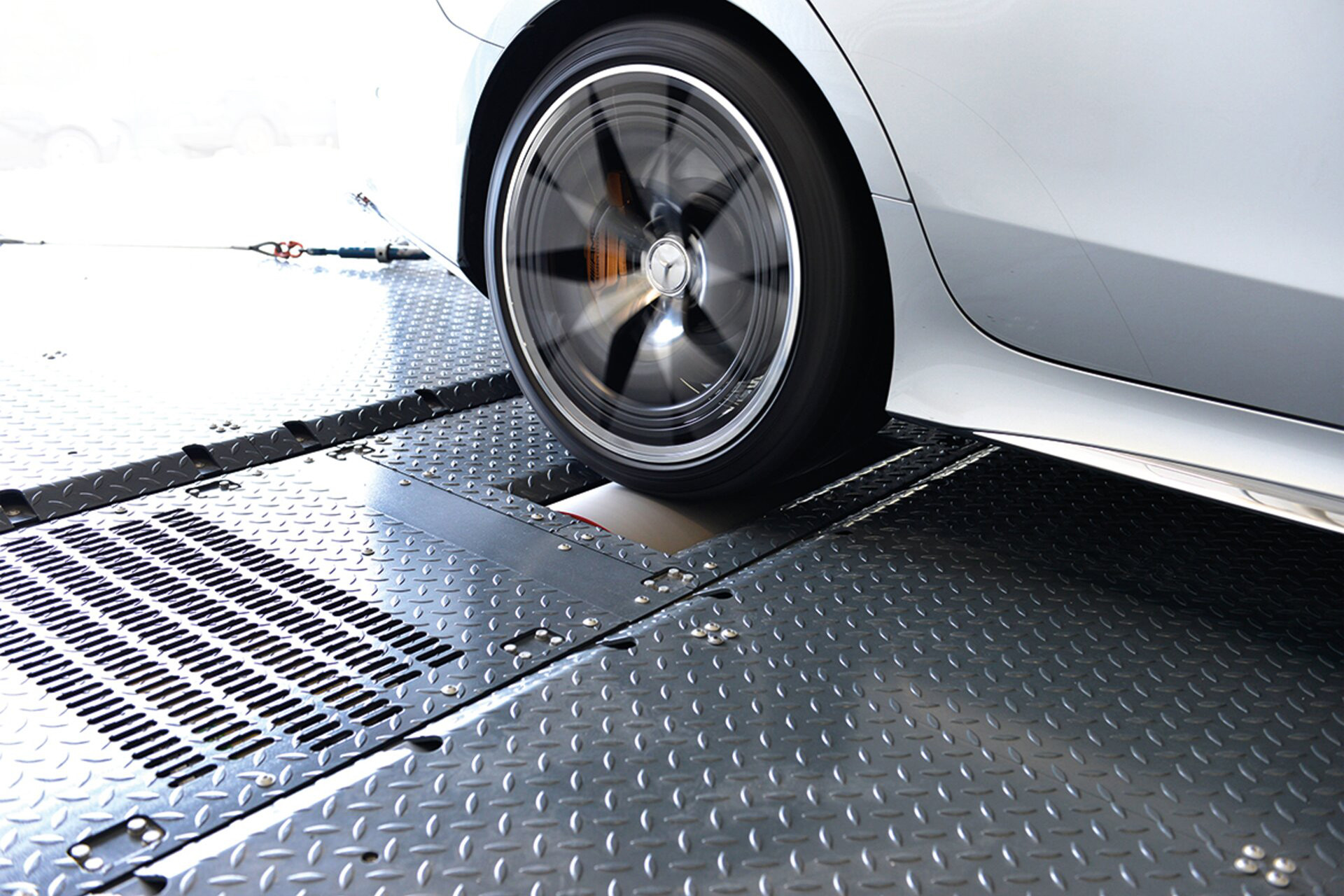

- Kryty a presúvacie dosky
- Hydraulická jednotka so samosvorným valcom
- Nastavenie rázvoru pomocou panelu MSR Remote Panel posúvaním zadnej súpravy valcov
- Vysokokvalitná prášková povrchová úprava v antracitovo sivej farbe RAL 7016 (rám, kryty a posuvné panely)
Popis softvéru:
Profesionálny a intuitívny softvér:
- Zobrazenie rýchlosti oboch náprav v každom dostupnom zobrazení
- Okrem aktuálneho merania výkonu je možné na pozadí zobraziť až tri uložené merania vrátane doplnkových údajov pre optimálne porovnanie pri tuningu
- Tri voľne konfigurovateľné obrazovky na sledovanie dôležitých parametrov počas merania výkonu
- Výpočet výkonu na kolesách, výkonových strát, výkonu motora a krútiaceho momentu
- Štandardizovaný prepočet výkonu motora pre vozidlá so spaľovacím motorom podľa DIN 70020, EWG 80/1269, ISO 1585, JIS D 1001 a SAE J1349 (v závislosti od výbavy)
- Meranie výkonu elektromobilov
- Špeciálne nastavenia skúšobne pre elektromobily
- Pre elektromobily 2 vstupy rýchlosti pre nezávislé meranie výkonu prednej a zadnej nápravy
- Voľne konfigurovateľné zobrazenie všetkých vstupných hodnôt vo všetkých meracích obrazovkách

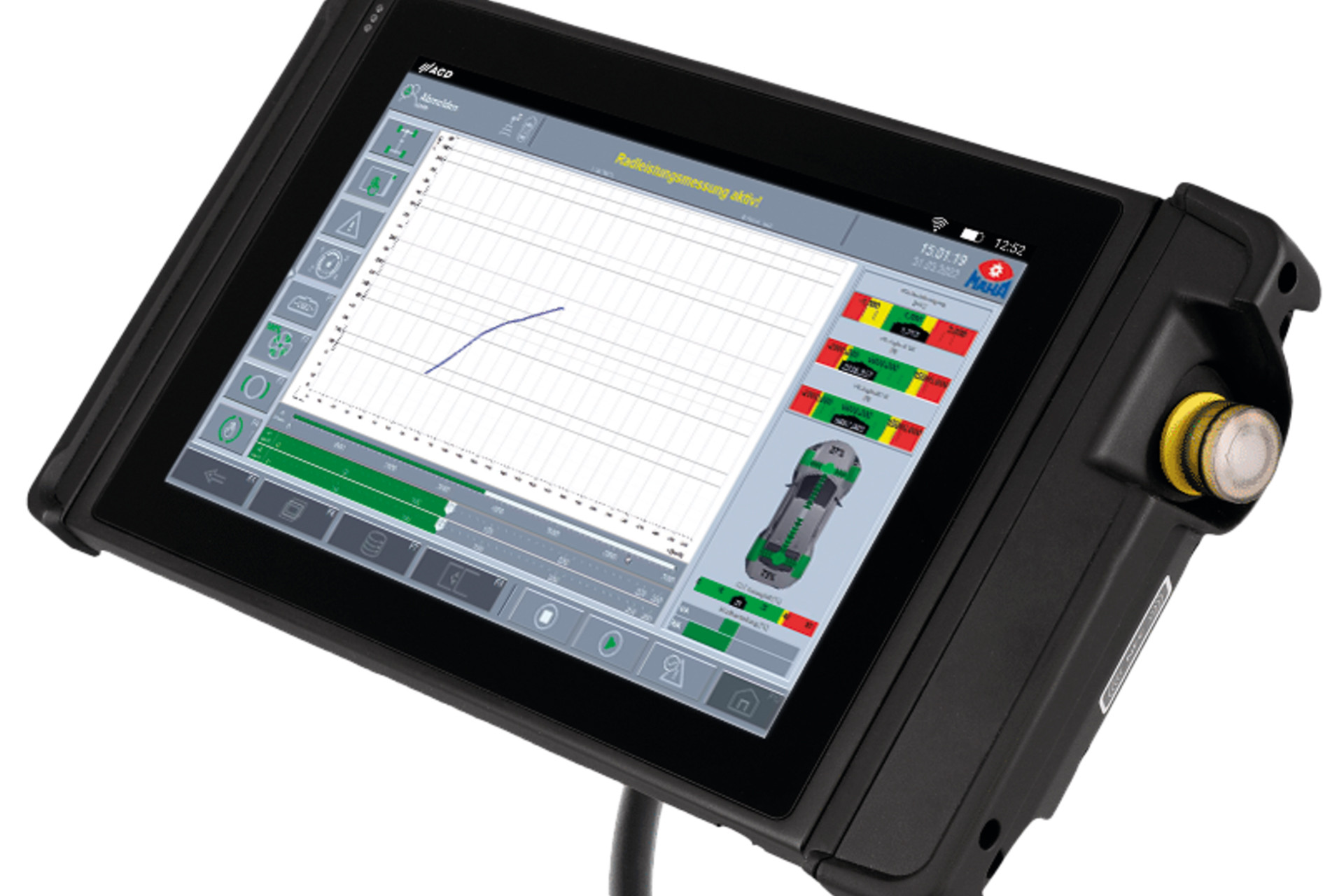

- Pohodlné ovládanie prostredníctvom káblového panelu MSR Remote Panel vrátane núdzového zastavenia
- Symboly a ikony pre vyššiu prehľadnosť a intuitívne ovládanie
- Hlasové pokyny pre obsluhu skúšobne (voliteľné)
- Moderné používateľské rozhranie a farebné spracovanie so zvýraznenou pozíciou kurzora pre jednoduchú orientáciu
- Databáza na ukladanie výsledkov meraní
- Ukladanie nastavení špecifických pre vozidlo (vrátane všetkých nameraných údajov a načítaných údajov OBD)
Popis riadiaceho systému SIEMENS SPS:
- Štandardizovaná a overená riadiaca elektronika najnovšej generácie
- Vysoké rozlíšenie vstupných signálov, vysoký výpočtový výkon procesora, rýchle a presné riadenie akčných členov pomocou špeciálne vyvinutého regulátora prúdu s reakciou v milisekundách
- Komunikácia medzi riadiacim systémom SPS a jednotlivými komponentmi prostredníctvom zbernice Profi-Net
Popis modulu rozhrania:
- Environmentálny modul na zaznamenávanie atmosférického tlaku, okolitej teploty a teploty nasávaného vzduchu je štandardnou výbavou
- Možnosť rozšírenia o záznam ďalších údajov (analógový vstupný modul, otáčky motora, OBD rozhranie, teplota oleja)
Štandardná dodávka:

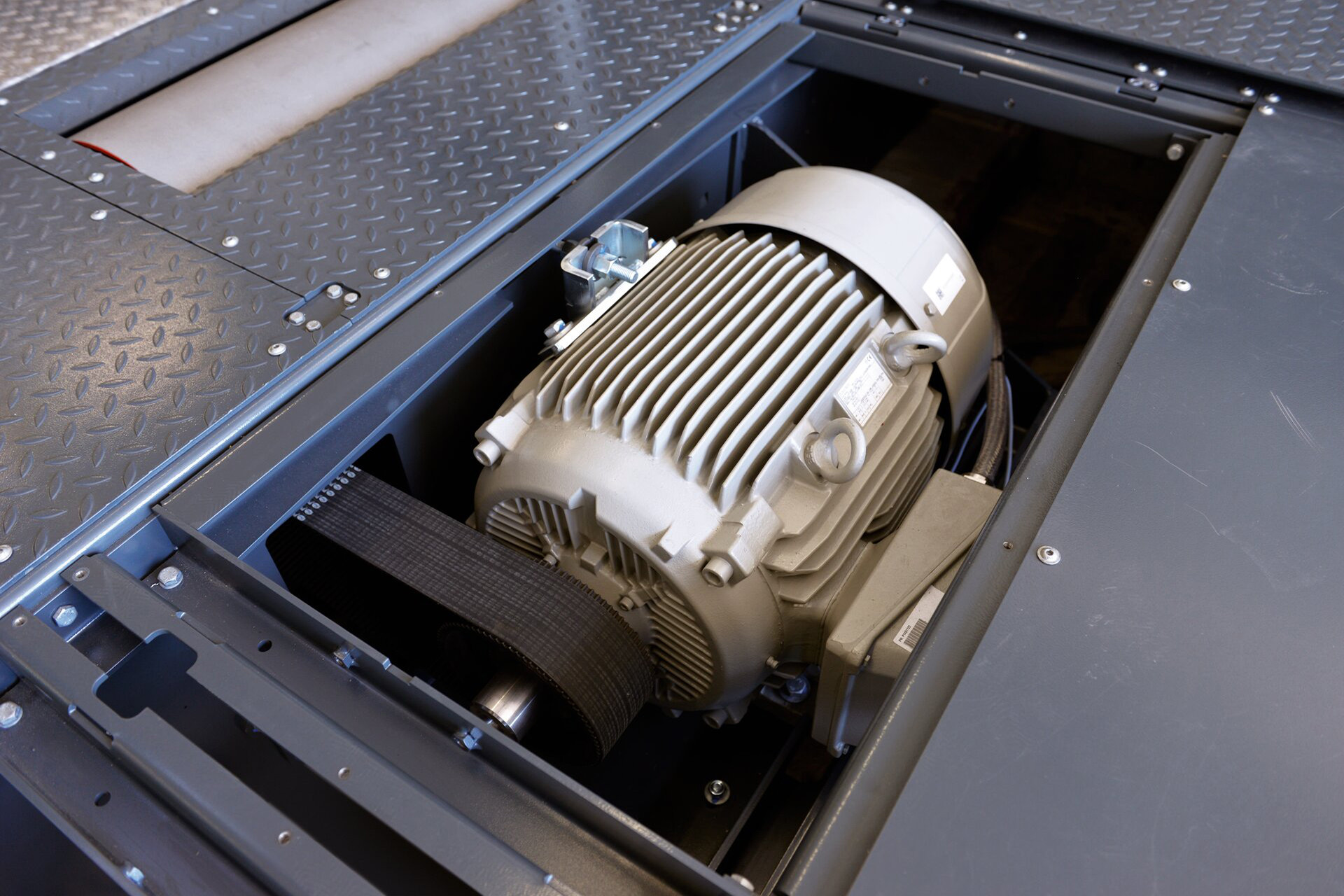

- Samonosná uzavretá súprava valcov pre prednú nápravu s jednou vírivo-prúdovou brzdou a elektromotorom
- Samonosná uzavretá súprava valcov pre zadnú nápravu s jednou vírivo-prúdovou brzdou a elektromotorom
- Hydraulické nastavenie súpravy valcov s posuvnými doskami pre podlahovú montáž 4WD
- Mokro lakovaný povrch valcov
- Rozvádzač na riadenie skúšobne
- Počítač skúšobne
- Káblovo pripojený panel MSR Remote Panel na ovládanie skúšobne
- Modul rozhrania s environmentálnym modulom
Odkaz na stránku výrobcu:
MAHA – MSR 3000/2
