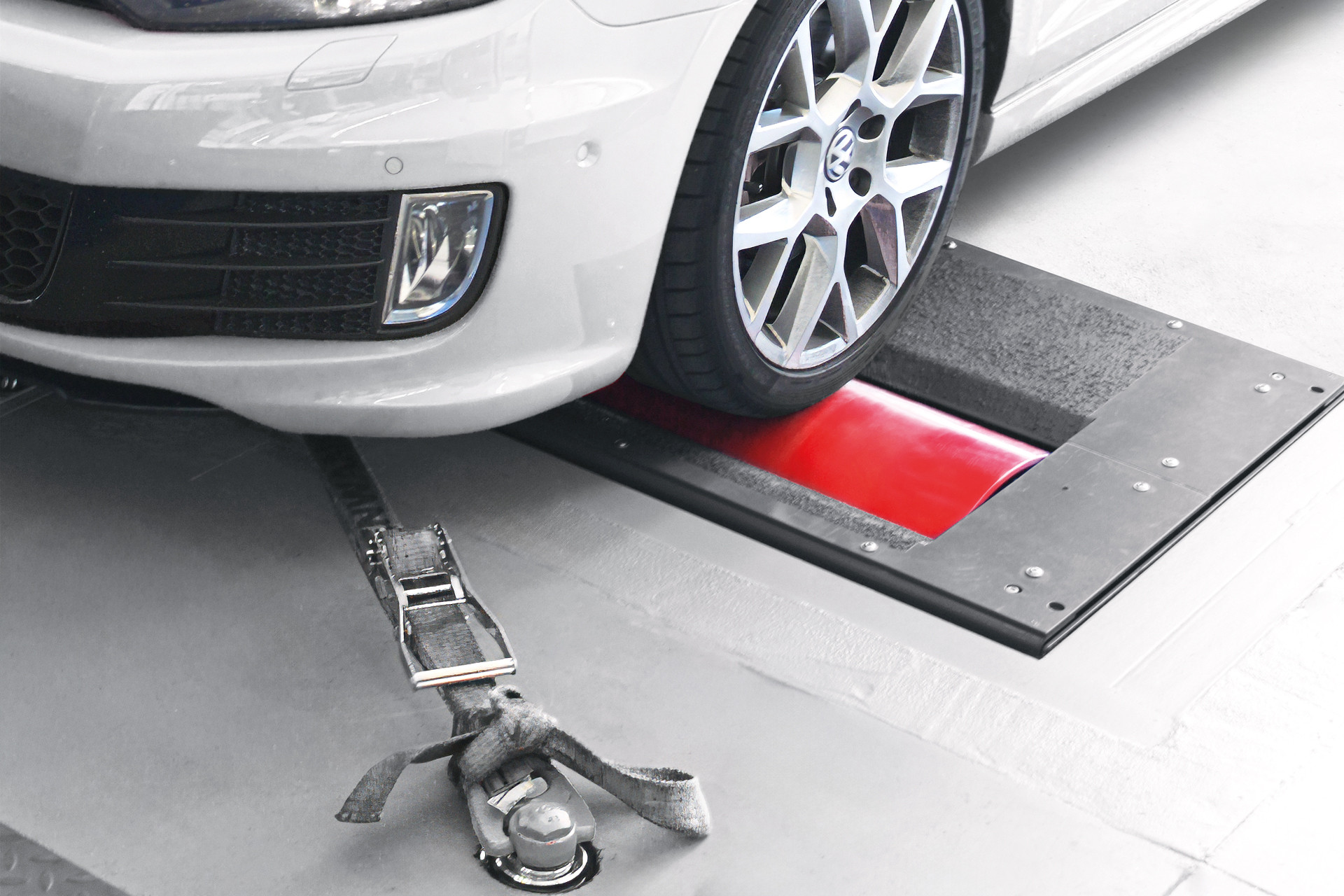

MAHA – MSR 500/1 CAR – Kompaktná valcová skúšobňa pre presné meranie výkonu
Jednovalcová skúšobňa MSR 500/1 sa využíva v autoservisoch, u konštruktérov a tunerov, ako aj vo vzdelávacích inštitúciách. Je obzvlášť vhodná na meranie výkonu, tuning a diagnostiku výkonných vozidiel. S testovacou rýchlosťou až 300 km/h umožňuje dynamické aj statické meranie výkonu. MSR 500/1 CAR zaručuje optimálnu presnosť merania a reprodukovateľnosť výsledkov vďaka aktívnemu meraniu dobehového výkonu.
Popis:
- Jednonápravová valcová skúšobňa s jedným valcom pre osobné vozidlá so zaťažením nápravy do 2,4 t, vybavená vírivoprúdovou brzdou. Ideálne riešenie na meranie výkonu, tuning a diagnostiku výkonných vozidiel.
- Testovacia rýchlosť až 300 km/h
- Čo najrealistickejšie správanie pneumatiky pri odvaľovaní ako pri jazde na ceste
- Šetrná k pneumatikám vďaka nízkej deformácii pneumatík počas testovania
- Jednoduché upínacie zariadenie pre rýchlu fixáciu vozidla
Popis meracích programov:
Veľký rozsah využitia vďaka rozsiahlym prevádzkovým režimom, ktoré pokrývajú všetky oblasti využitia:
- Statické meranie výkonu pri konštantných otáčkach
- Statické meranie výkonu pri konštantnej rýchlosti
- Statické meranie výkonu pri konštantnej ťažnej sile
- Dynamické meranie výkonu s nastaviteľnou akceleráciou
- Meranie dobehového výkonu MAHA pre maximálnu presnosť merania výkonu. S vysokou presnosťou sa určujú straty skúšobne, hnacieho ústrojenstva vozidla, trecie straty a straty spôsobené deformáciou pneumatiky na valci
- Test tachometra až s 10 voľne nastaviteľnými meracími bodmi
- Meranie vzdialenosti v štandardnej výbave
- Funkcia stopiek na meranie zrýchlenia medzi voliteľnými rýchlostnými bodmi v štandardnej výbave
- Voliteľná simulácia zaťaženia s voľne programovateľným profilom zaťaženia
- Voliteľná jazdná simulácia s voľne programovateľným rýchlostným profilom
- Voliteľné ukladanie naprogramovaných profilov do databázy
Popis softvéru:
Profesionálny a intuitívny softvér pre najvyššie odborné nároky:
- Nepretržité grafické zobrazenie a záznam až 16 voľne voliteľných parametrov počas jedného cyklu merania výkonu na jednej meracej obrazovke
- Okrem aktuálneho merania výkonu je možné na pozadí zobraziť až tri uložené merania vrátane doplnkových údajov pre optimálne porovnanie pri ladení výkonu
- Dva kruhové ukazovatele pre otáčky a rýchlosť, doplnené o zobrazenie aktuálnej teploty oleja, zabezpečujú nepretržitú kontrolu dôležitých parametrov počas merania výkonu
- Výpočet výkonu na kolesách, výkonových strát, výkonu motora a krútiaceho momentu
- Štandardizovaný prepočet výkonu motora pre vozidlá so spaľovacím motorom podľa DIN 70020, EEC 80/1269, ISO 1585, JIS D 1001 a SAE J1349 (v závislosti od výbavy)
- Kruhové ukazovatele výkonu motora, otáčok, rýchlosti a ťažnej sily počas simulačných cyklov
- Farebne zvýraznené pokyny pre obsluhu integrované v kruhových ukazovateľoch uľahčujú presné vykonávanie simulačných cyklov
- Rádiové diaľkové ovládanie v štandardnej výbave umožňuje úplné ovládanie skúšobne priamo z vozidla
- Rádiové diaľkové ovládanie s dlhou výdržou batérie a nabíjacou stanicou
- Zapínanie a vypínanie chladiaceho ventilátora prostredníctvom ovládacieho pultu alebo rádiového diaľkového ovládania
Popis modulu rozhrania:
- Rozhraniový modul so stojanom a dlhým pripojovacím káblom je súčasťou štandardnej výbavy pre optimálne umiestnenie pri skúšobni. Obsahuje zásuvný modul MAHA CAN-DRZ na pripojenie snímača otáčok
- Voliteľné rozšírenie rozhraniového modulu o zásuvný modul MAHA na záznam externých environmentálnych údajov, ako sú teplota vzduchu, tlak vzduchu, relatívna vlhkosť a teplota nasávaného vzduchu
- Voliteľné rozšírenie rozhraniového modulu o analógový vstupný modul MAHA so 4 vstupmi pre teplotné, tlakové alebo lambda snímače
- Voliteľné pripojenie analyzátorov emisií MAHA MGT 5, MDO 2 LON a série MET
- Voliteľné pripojenie meracích prístrojov spotreby paliva Krupp/AIC pre benzínové a naftové motory
Popis komunikačného pultu MCD 2000:
- Robustné a multifunkčné kovové vyhotovenie
- Integrovaný rozvádzač na umiestnenie elektronických komponentov
- Uzamykateľná zásuvka na klávesnicu a počítačovú myš a odkladací priestor pre drobné príslušenstvo
- Držiak podľa štandardu VESA pre All-in-One PC alebo monitor
- Možnosť rozšírenia o voliteľný priestor pre počítač alebo bočné police
- Vysokokvalitná prášková povrchová úprava: okenná sivá RAL 7040 (rozvádzač), antracitovo sivá RAL 7016 (bočné panely)
Štandardná dodávka MCD 2000:
- Komunikačný pult MCD 2000
- Rozhraniový modul 1 vrátane stojana a pripojovacieho kábla so zásuvným environmentálnym modulom (CAN-PTH) na záznam teploty vzduchu, tlaku vzduchu a vlhkosti, vrátane zásuvného modulu otáčok (CAN-DRZ) na snímanie otáčok pomocou indukčnej svorky, optického snímača, piezo svorky, svorky W a snímača hornej úvrate (maximálne 4 moduly v jednom rozhraniovom module)
- Rádiové diaľkové ovládanie skúšobne vrátane batérie a nabíjacej stanice
- Ovládanie chladiaceho ventilátora
- Merací program
Štandardná dodávka súpravy valcov:

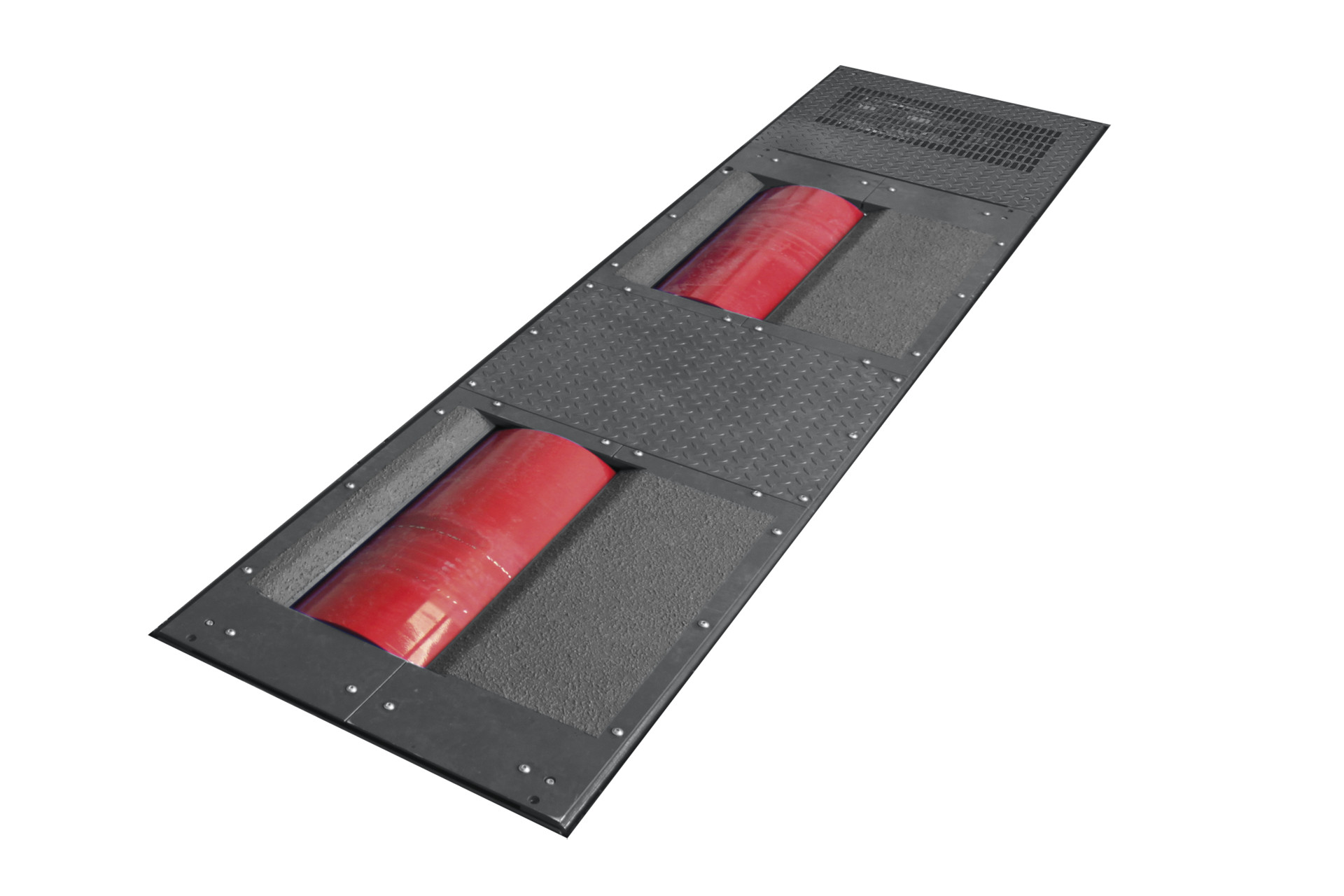

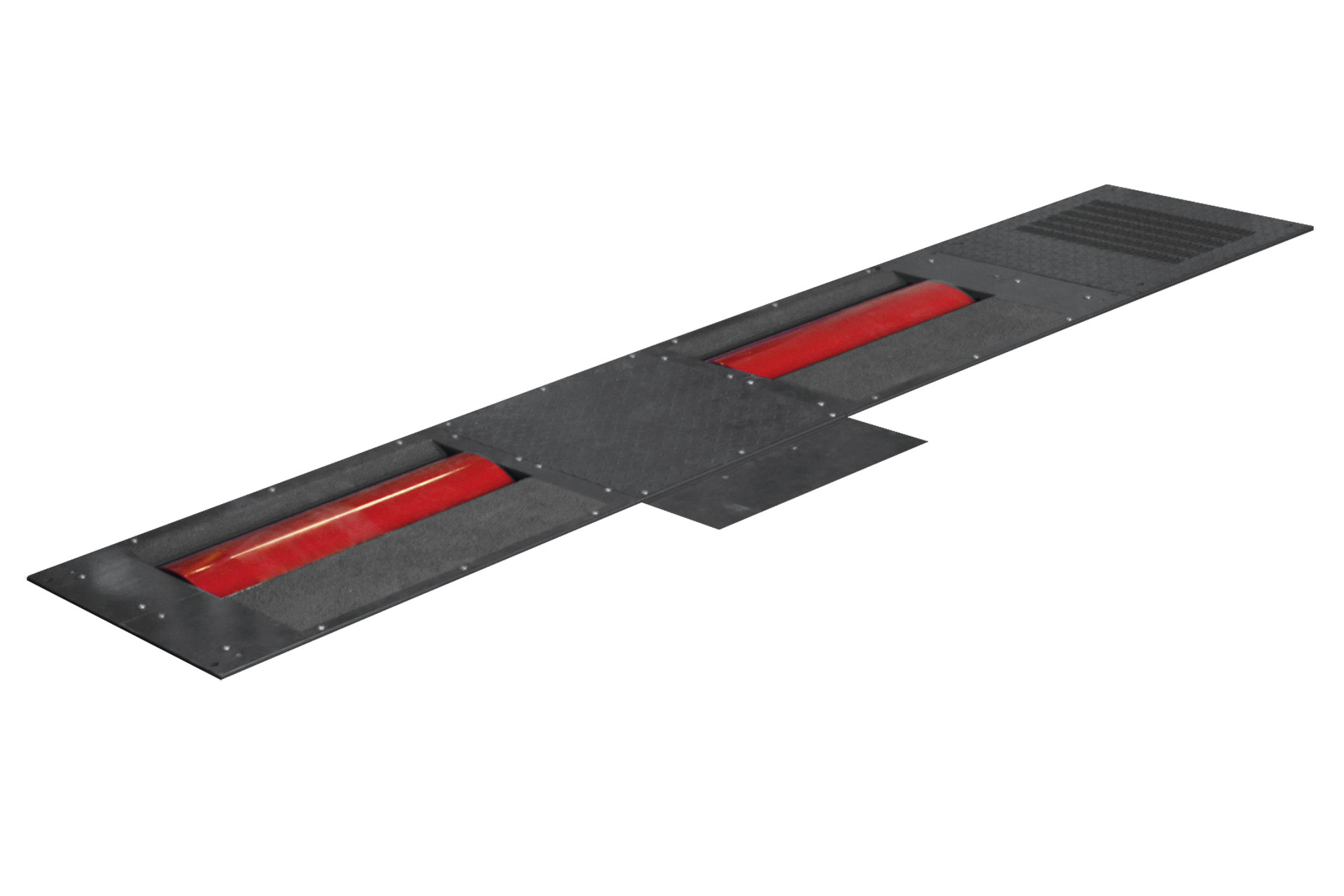

- Robustná samonosná uzavretá súprava valcov s vírivoprúdovou brzdou
- Vysokokvalitná prášková povrchová úprava v antracitovo sivej farbe RAL 7016
