INGTOP JSR 60

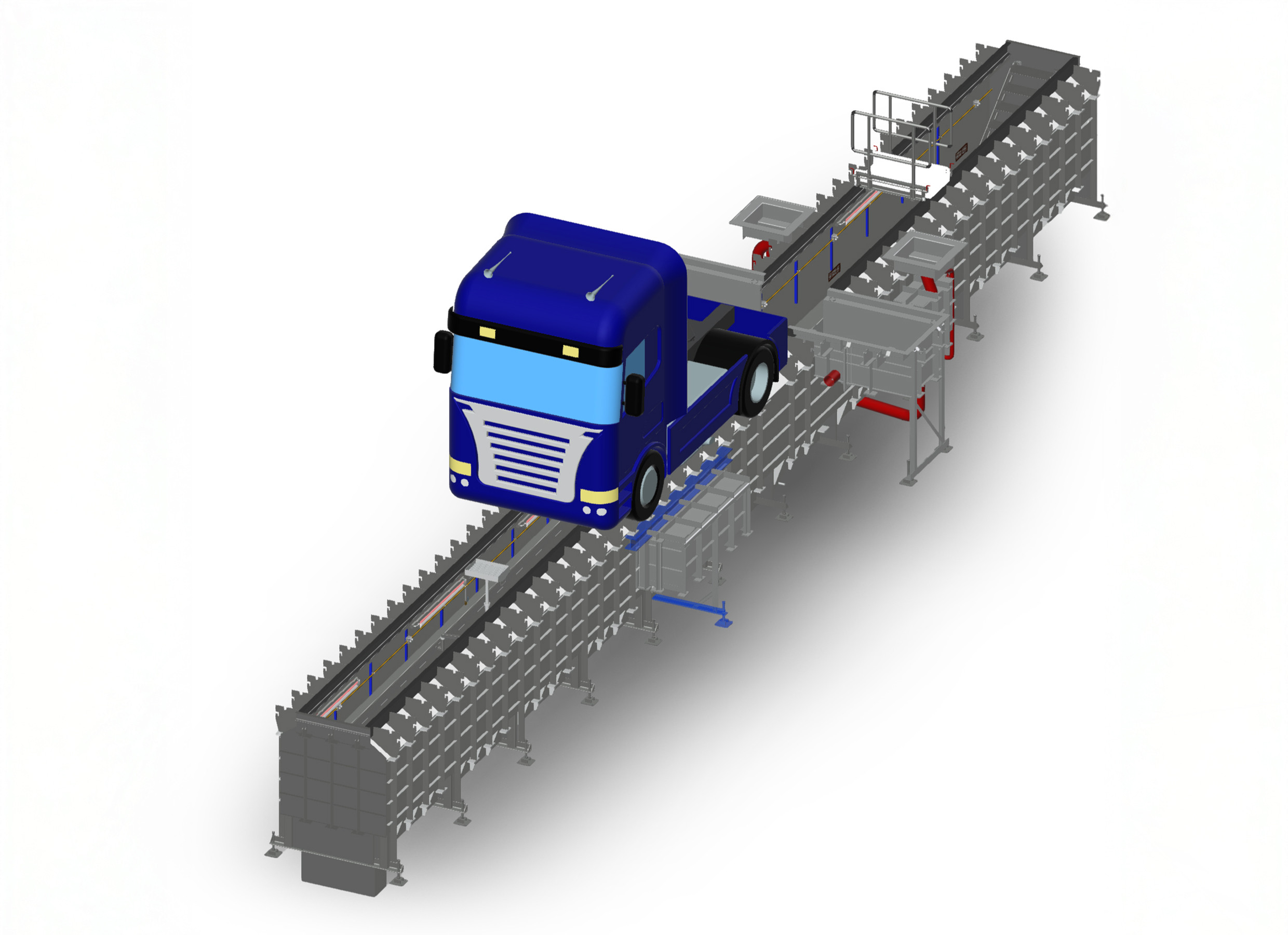

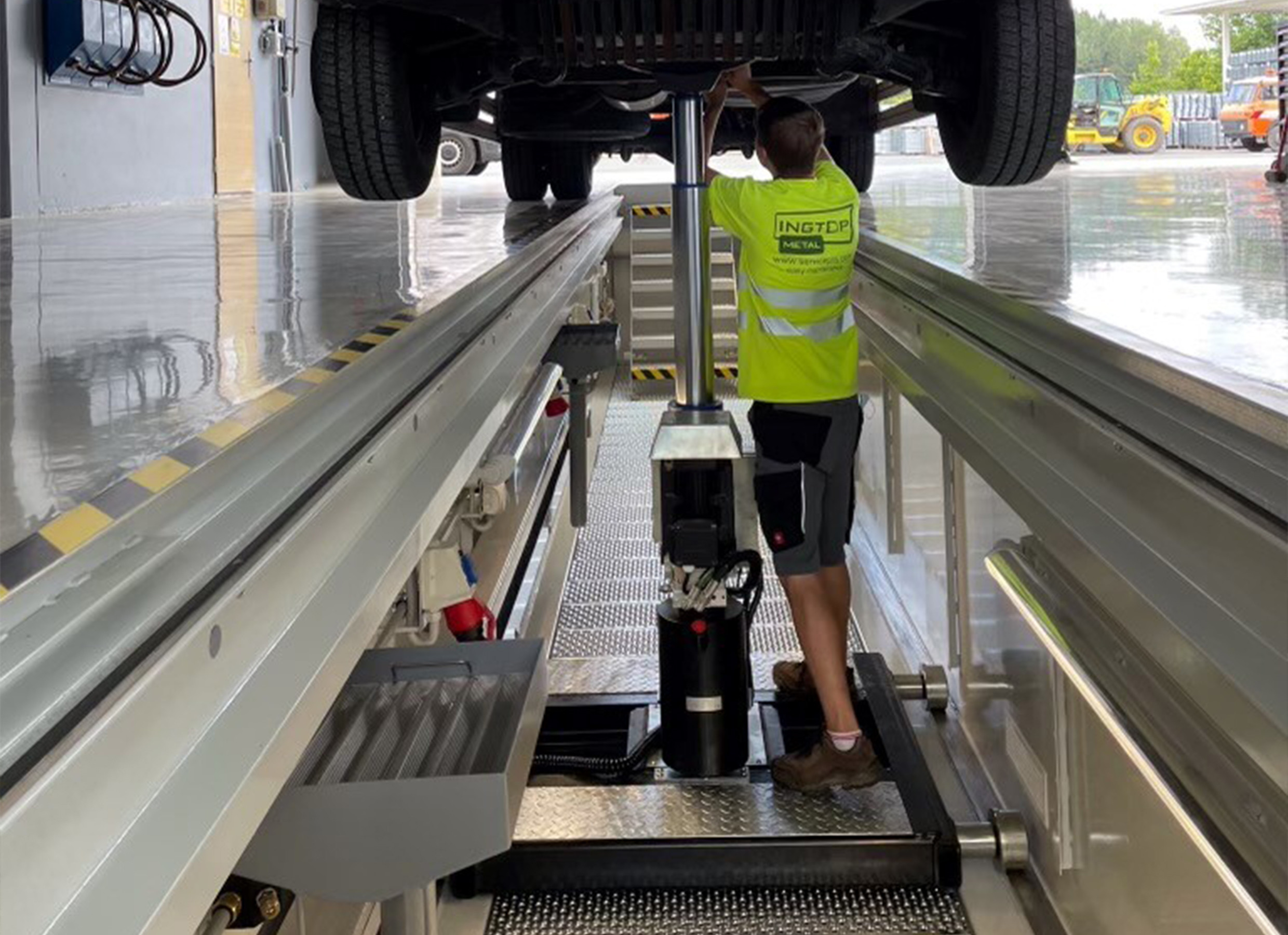

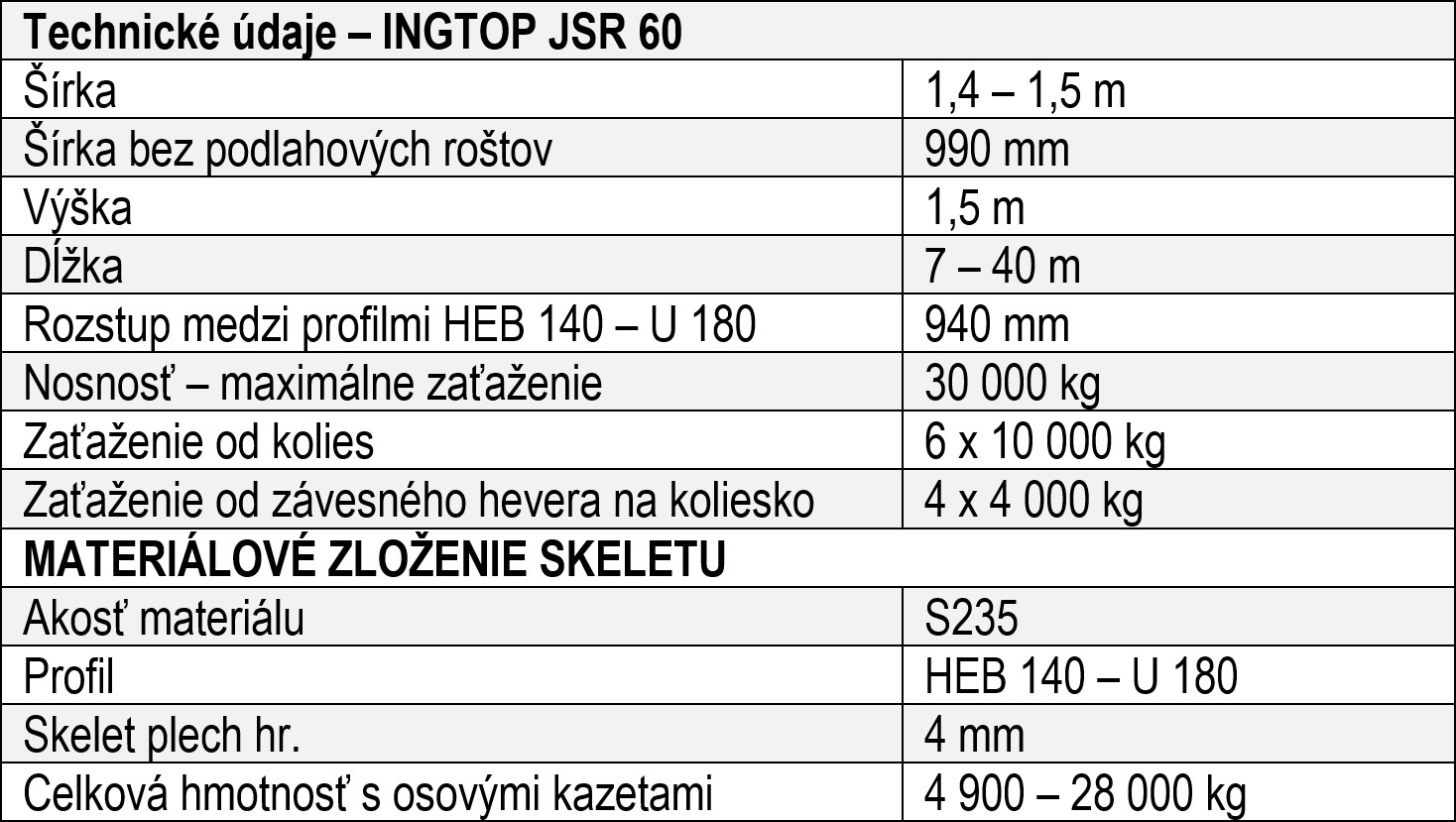

MONTÁŽNA JAMA S ELEKTRICKY OVLÁDANÝM ROLOM TYP JSR 60
KOMPLEXNÁ PONUKA – OD PROJEKCIE CEZ VÝROBU, DODÁVKU AŽ PO MONTÁŽ
Všetky montážne jamy určené na servis a kontrolu vozidiel sú certifikované Strojárskym skúšobným ústavom a sú v zhode s nariadením vlády č. 176/2008 Z. z. a smernicou Európskeho parlamentu a Rady 2006/42/ES. Spĺňajú požiadavky na ochranu zdravia a bezpečnosť. Montážne jamy sú tiež v súlade s nariadením vlády č. 101/2005 Z. z., kde sú v bodoch 7.1. až 7.7 upravené požiadavky na pracovné jamy.
Pri návrhu riešenia prevedenia montážnej jamy kladieme veľký dôraz na projektovanie, konštrukciu a technické vybavenie pracovného interiéru jamy.
Rozsah vybavenia montážnej jamy si každý zákazník určuje sám podľa špecifických potrieb servisu.
- zabezpečuje proti pádu osôb do montážnej jamy a umožňuje prejazd vozidla cez jamu v celej jej dĺžke a šírke.
Dodáva sa vrátane prístavku na rolo, pohonu, nerezových koľajníc, pozinkovaných podvalov, krytu pohonu rola.

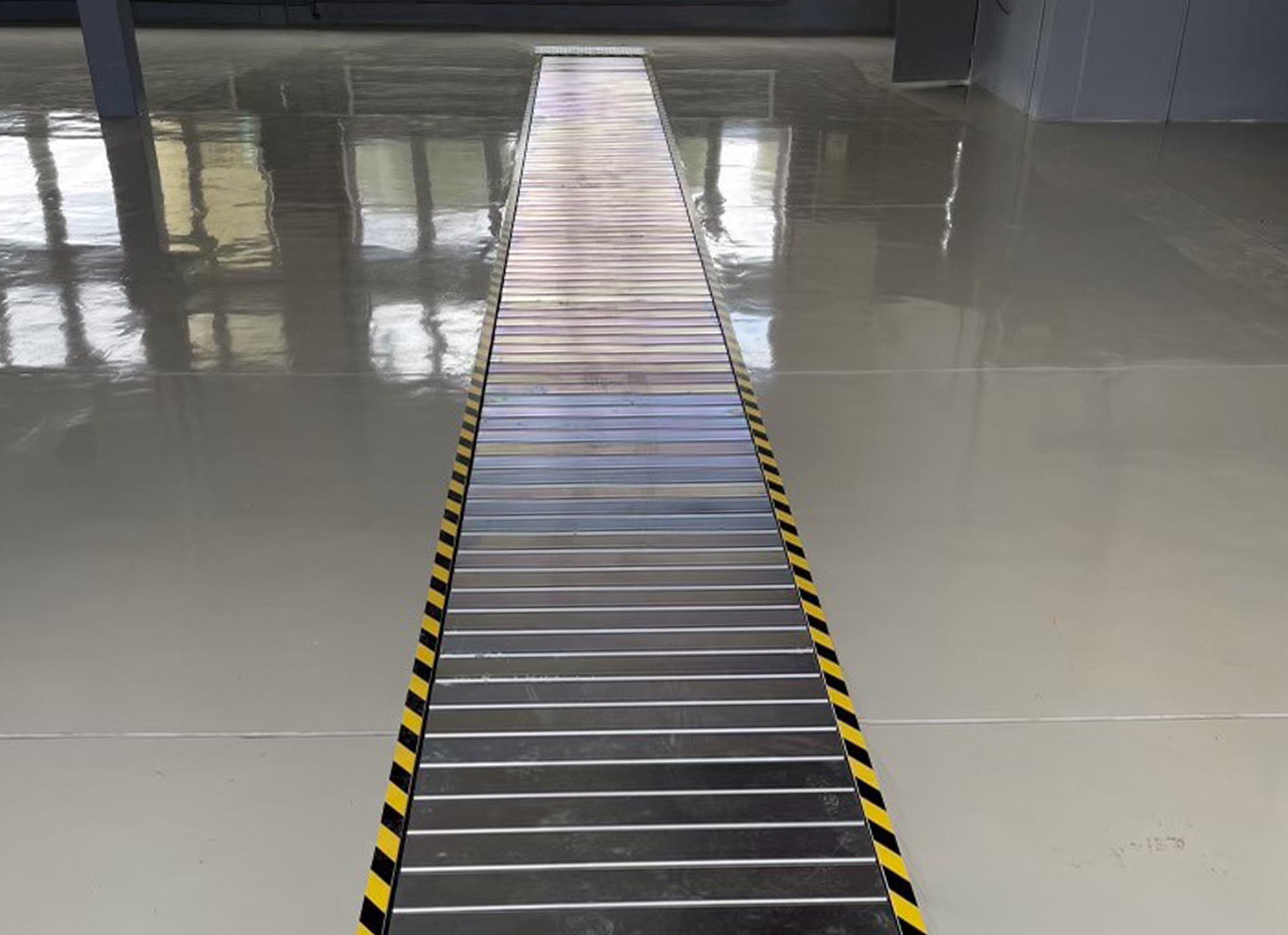

Rolo je pojazdná zasúvacia roleta, ktorá sa skladá z joklových profilov, čapov a valčekov. Slúži na zakrytie montážneho otvoru po ukončení servisu. Vnútri prístavku je umiestnený pohon, ktorý poháňa roletu. Systém je nastavený tak, že pri otváraní sa automaticky spustí aj prívod čerstvého vzduchu do montážnej jamy, aby sa z vnútorných priestorov odvetrali prípadné splodiny.
Rolo je staticky spočítané na zaťaženie 3 tony na koleso tak, aby bolo možné jamu v zatvorenom stave prejsť ťahačom kamióna pri maximálnej rýchlosti 5 km/h. Použitím rola prevádzkovateľ zabezpečí jamu proti pádu osôb a splní bezpečnostné požiadavky vyplývajúce z platnej legislatívy. Rolo môže zároveň slúžiť ako bezpečnostné uloženie materiálu alebo náradia, ktoré sa pravidelne používa v montážnych jamách.
- prívod čerstvého vzduchu (DN100) podľa ČSN 73 6059 – 3
- 2 – 8 napájacích miest + rozvod

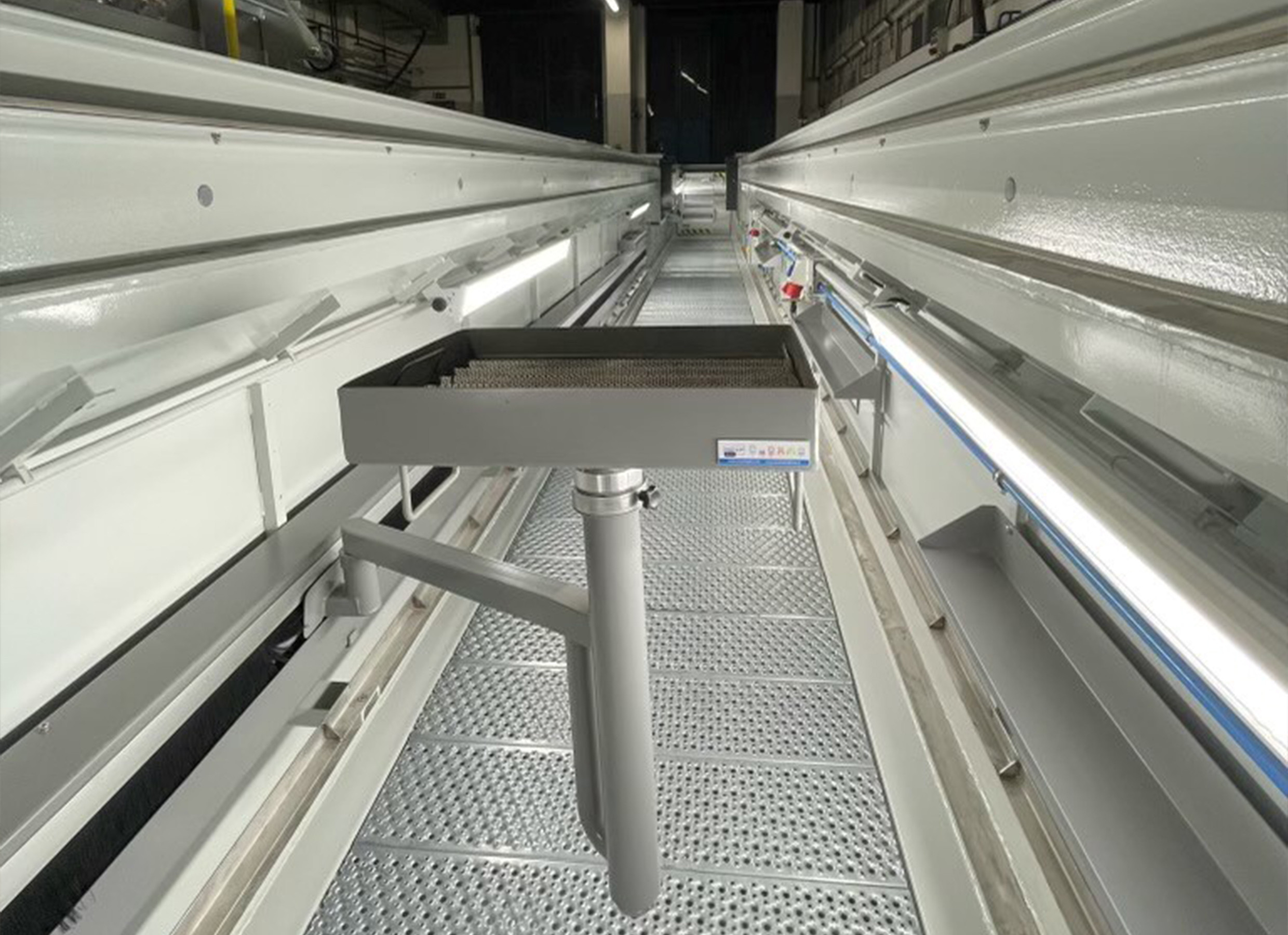

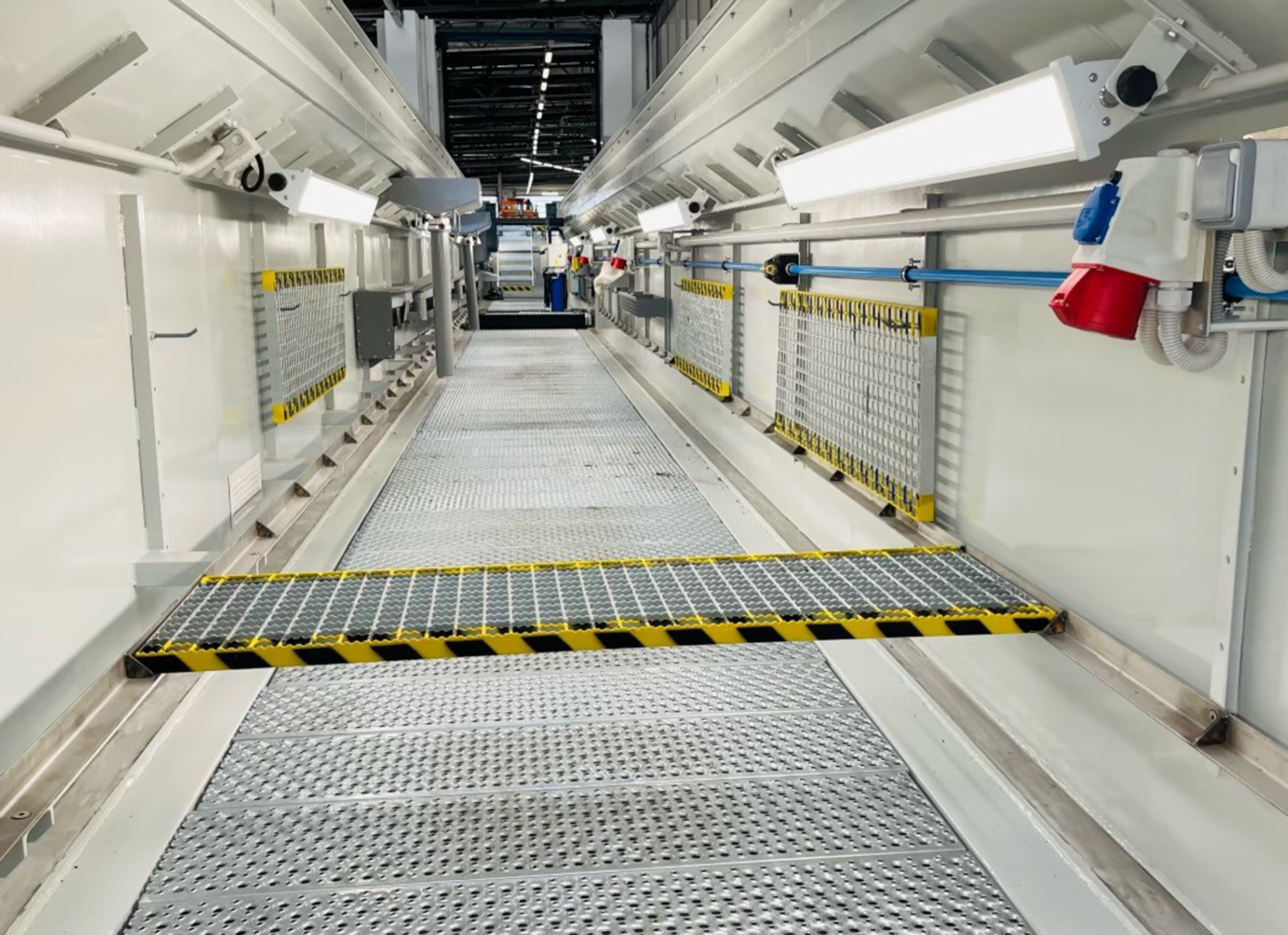

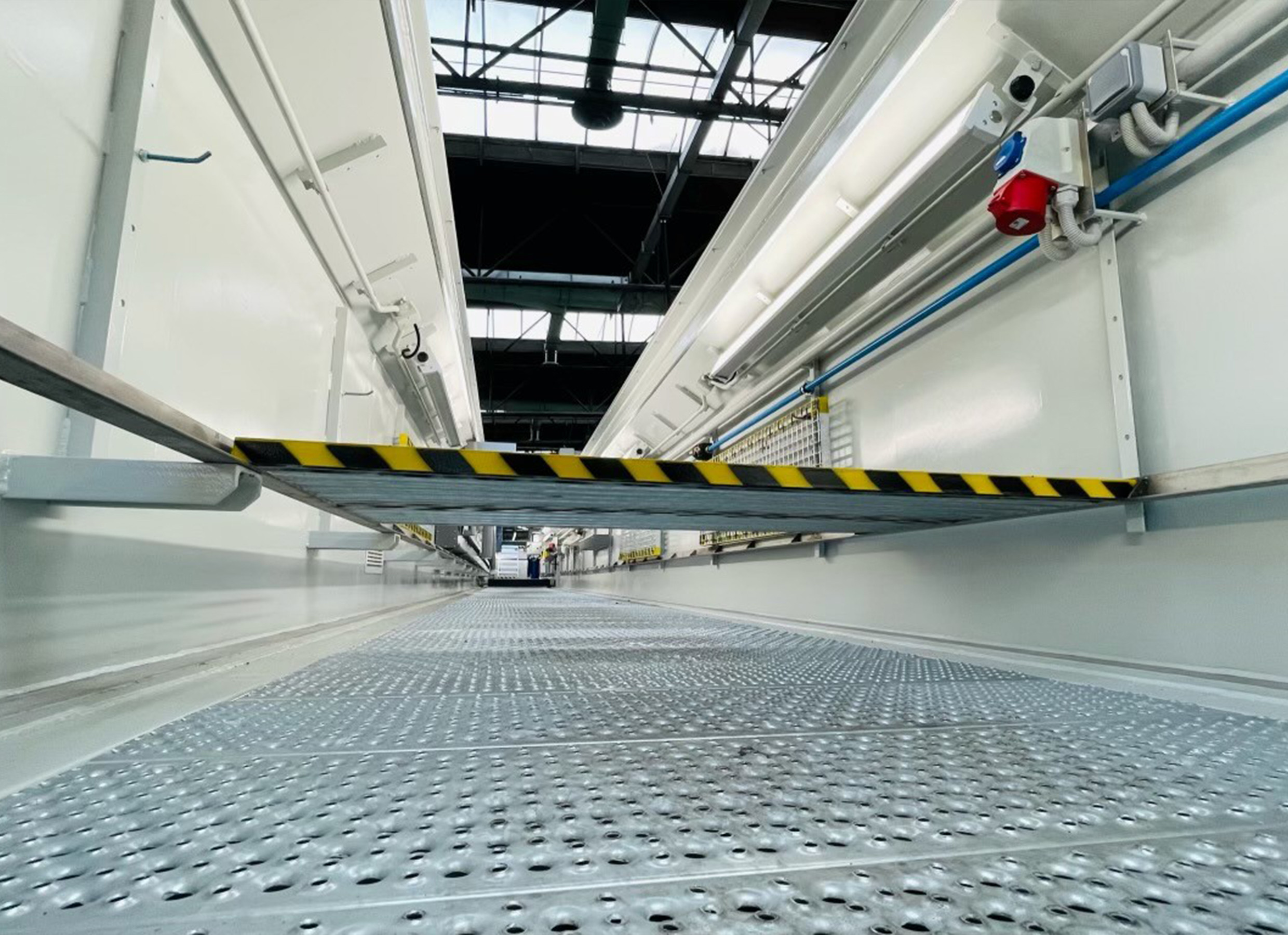

- osvetlenie 4 – 18 ks otočných svietidiel
- zásuvky 2 – 8 ks 230 V
- káble, vypínače – 2 ks
- inštalácia, revízia a dokumentácia elektro

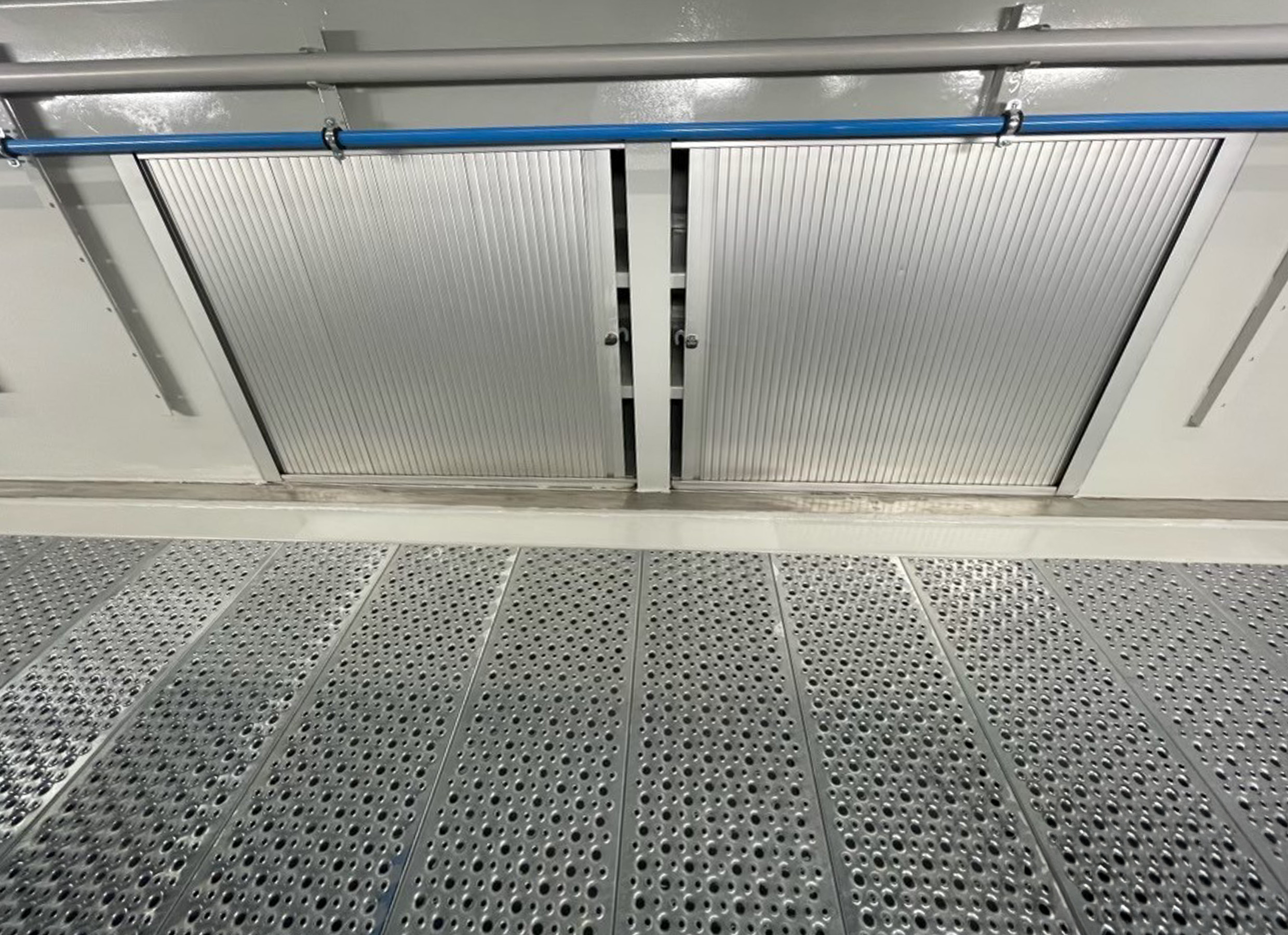

- elektro rozvádzač, kalové čerpadlo na odvod nečistôt z jamy

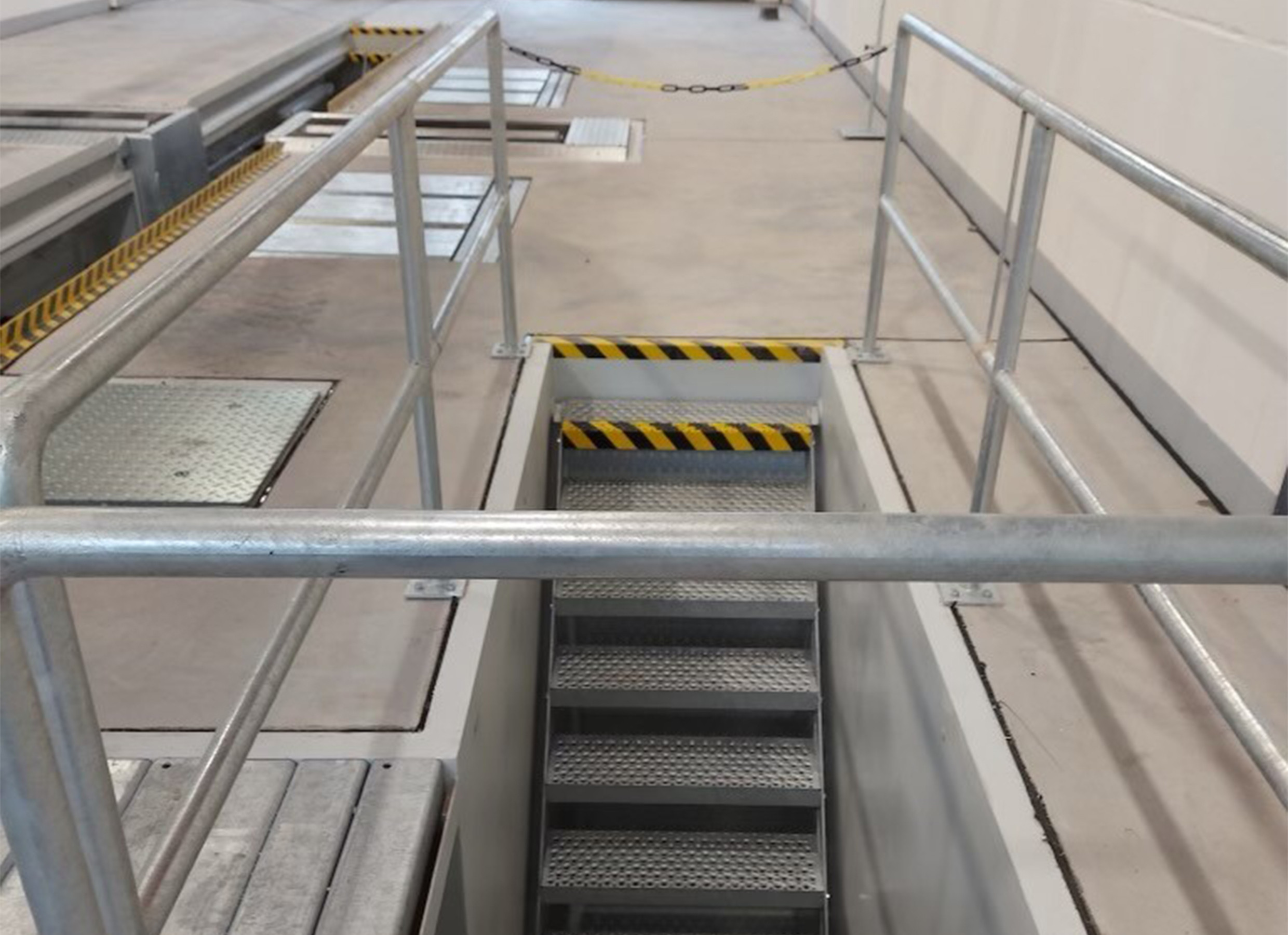

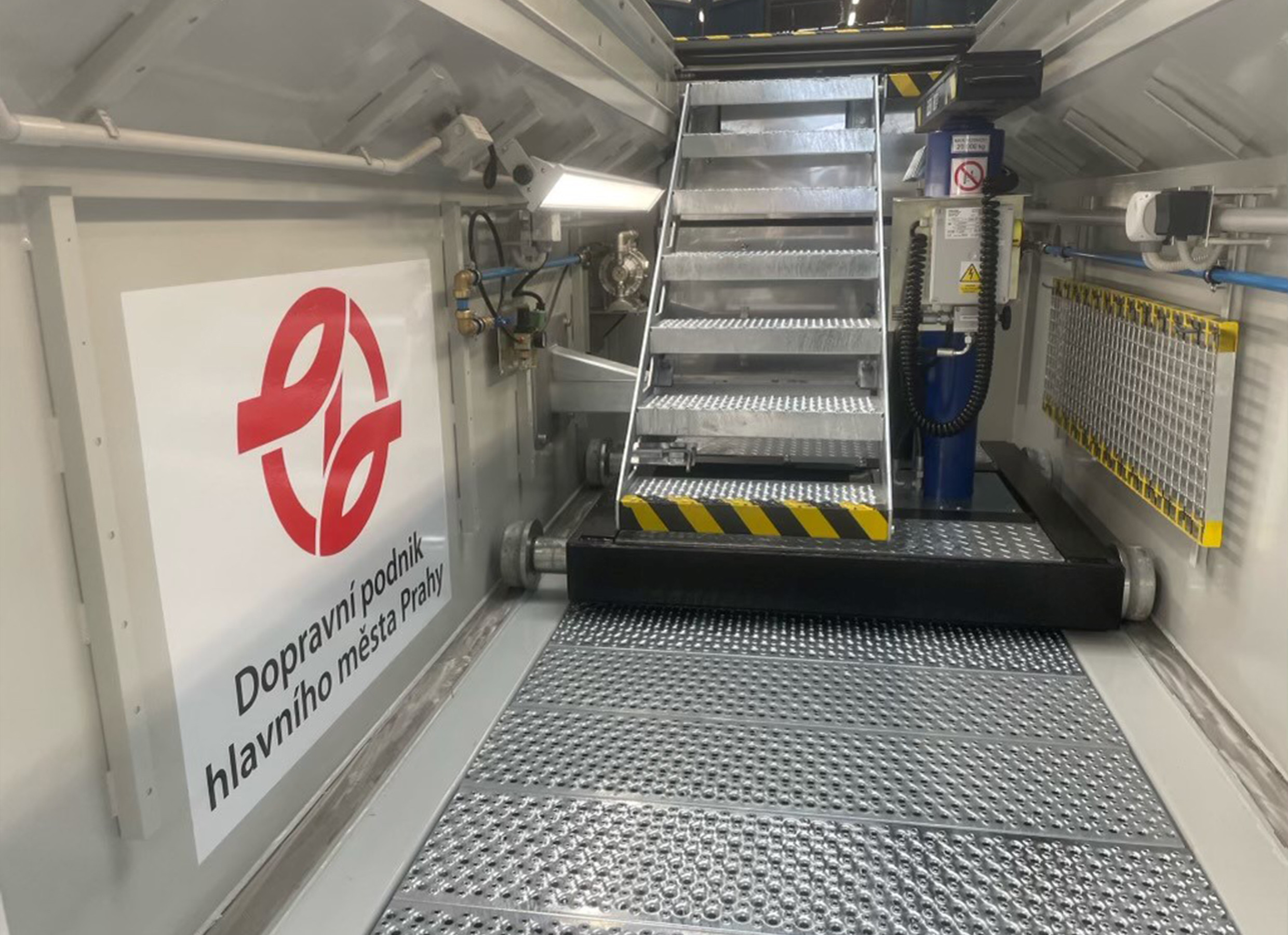

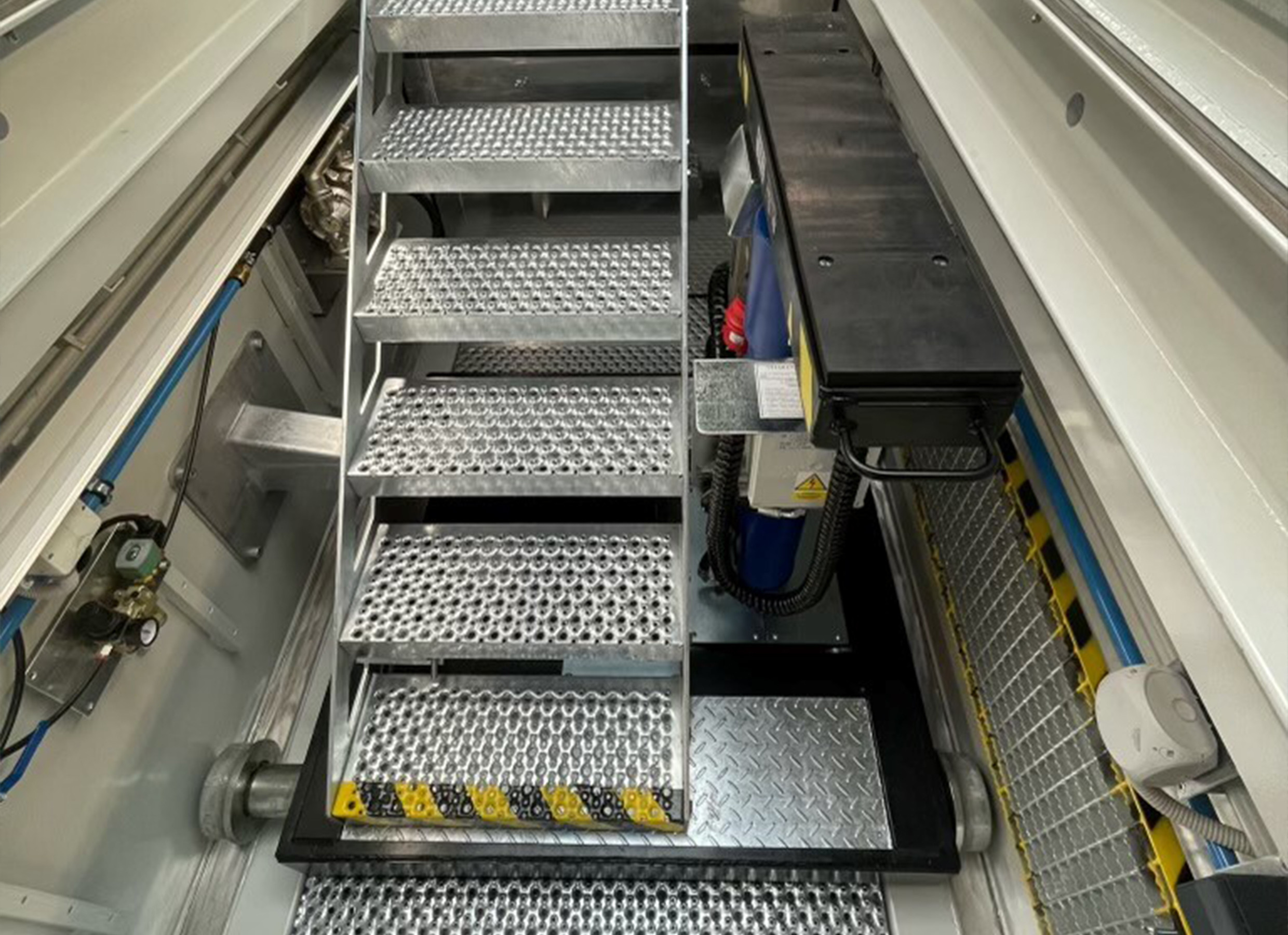

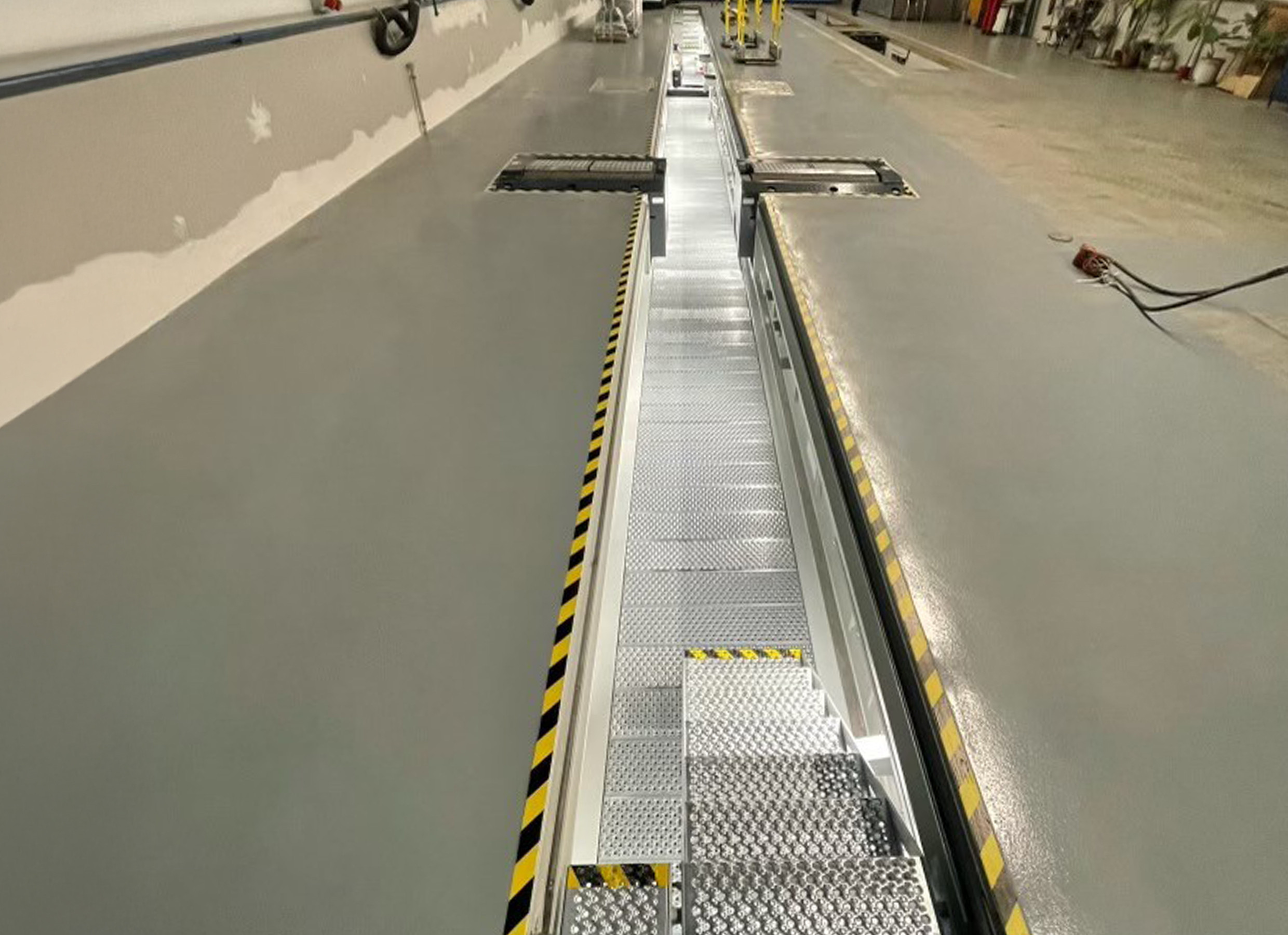

- schody – 7 schodových stupňov, dĺžka 1,5 m – 1 ks (výška schodu 188 mm)
- rebrík – 1 ks (nájazdová strana)

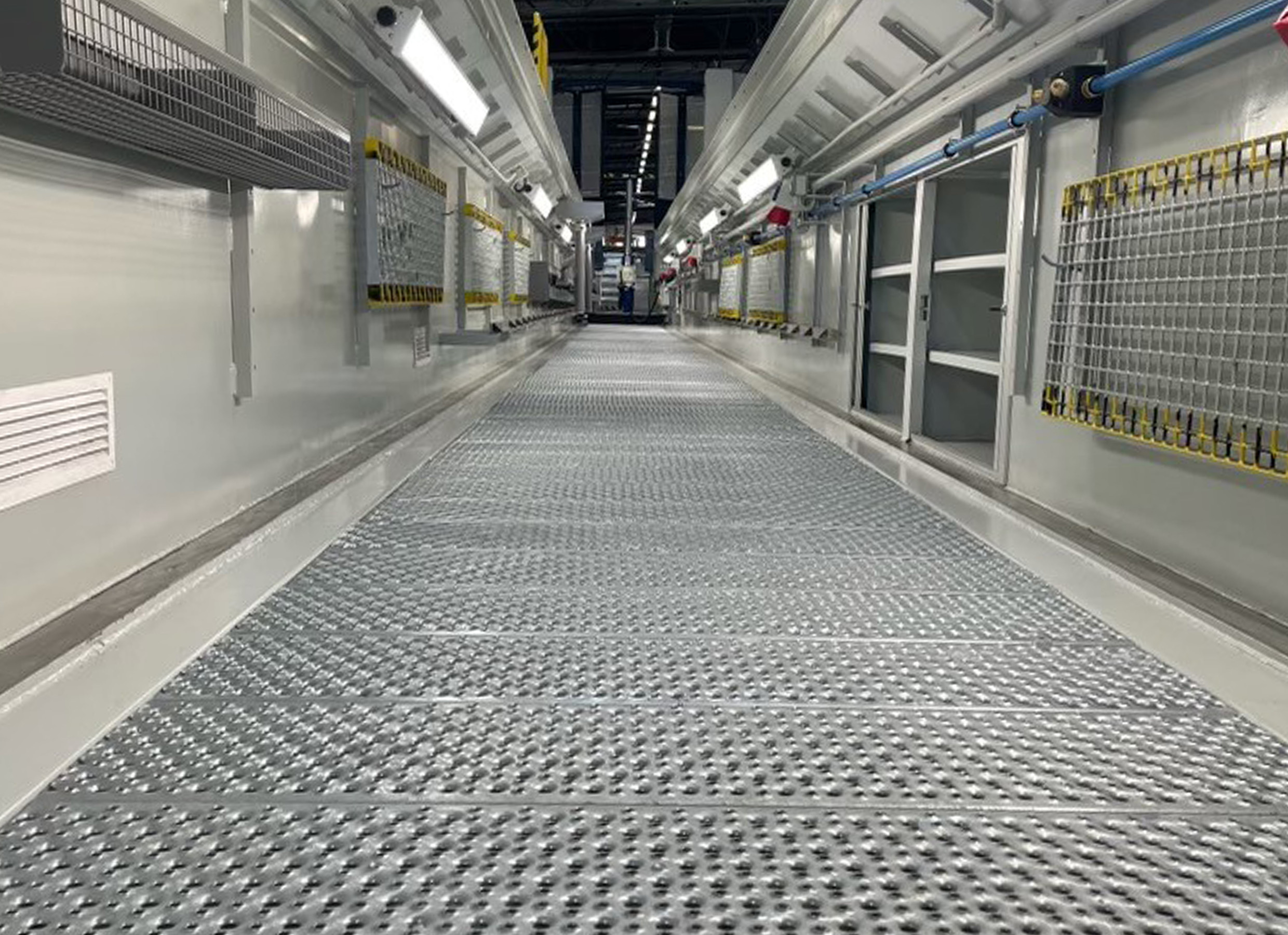

- podlahové rošty s jímkou
- izolácia hr. 20 mm STYRODUR svetlomodrá
- farba základná a vrchná (vonkajší náter RAL 7035a, vonkajší náter Inertol Sika Poxitar F – odtieň 9017)
- drevené špalíky
- pochôdzne zakrytie drevom
- zakrytie fóliou
- spracovanie dokumentácie – výkresy hlavných zostáv, technická správa, projekt elektro, ventilácia, schéma napájacích miest
- spracovanie dokumentácie stavebnej pripravenosti – nie je určené na stavebné povolenie
- spolupráca s projektantom stavby

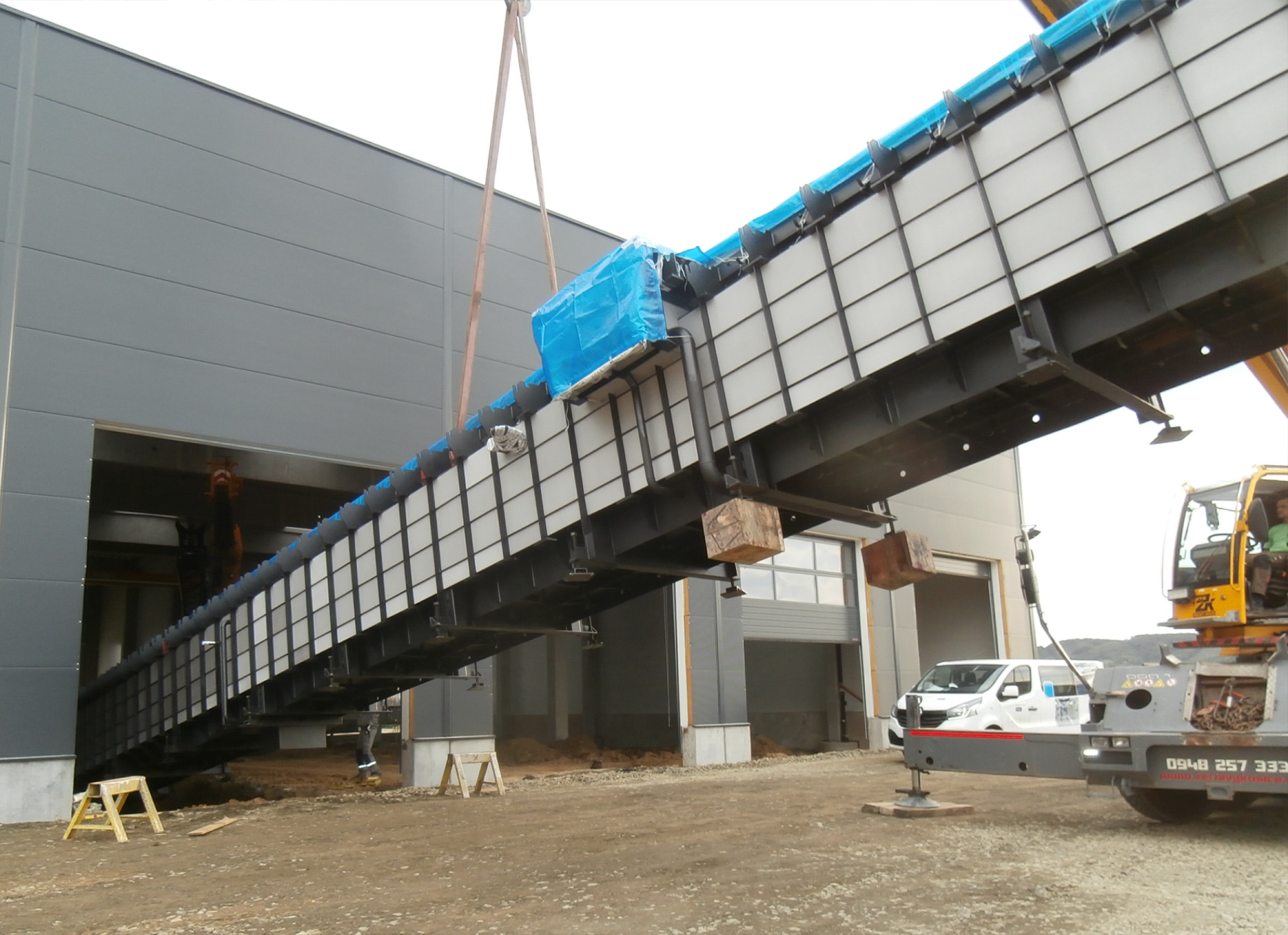

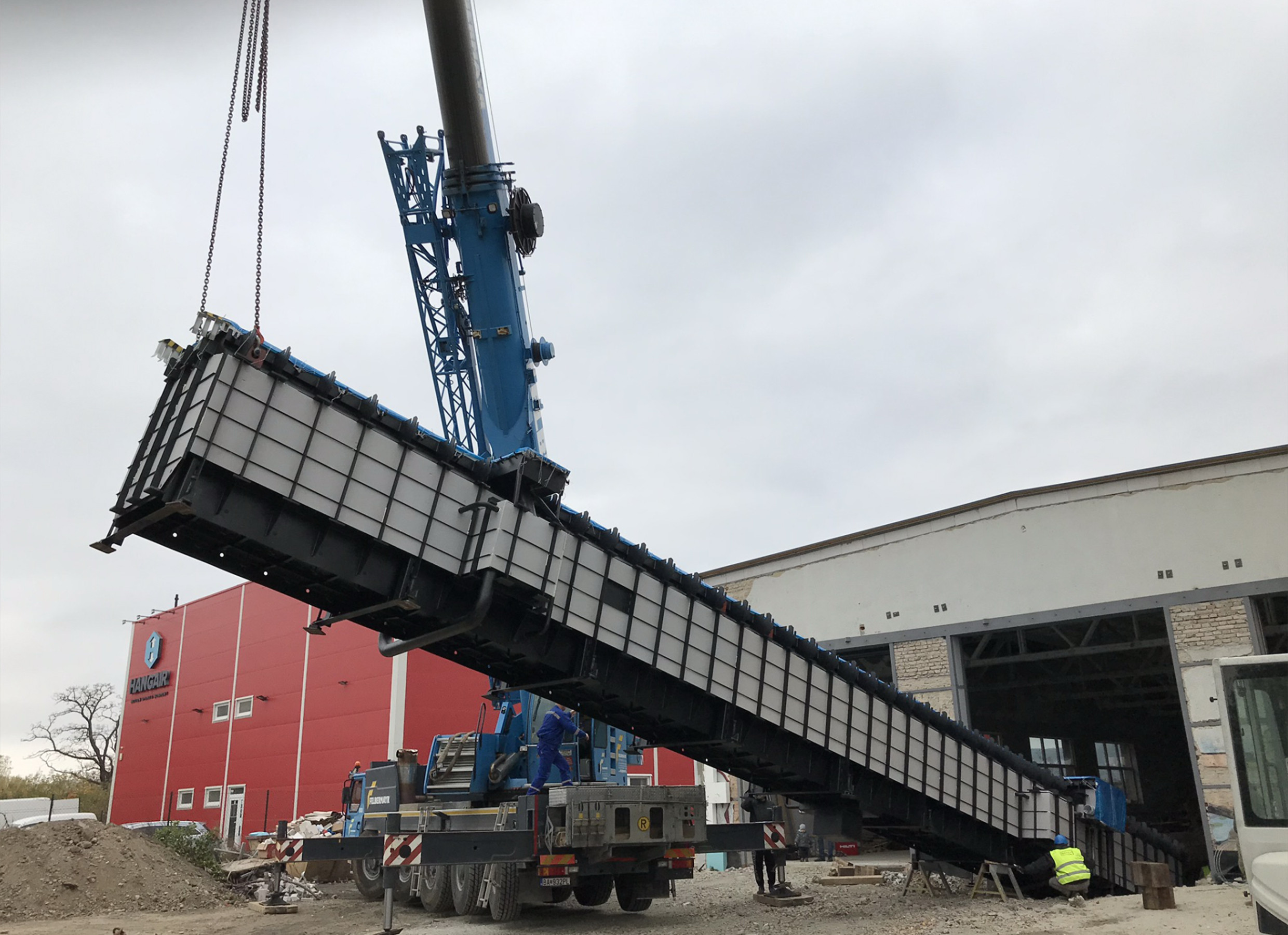

- nakládka jamy
- dozor pred betonážou (nutná podmienka pre dodržanie záruky)
- poradenstvo pri výbere diagnostickej technológie

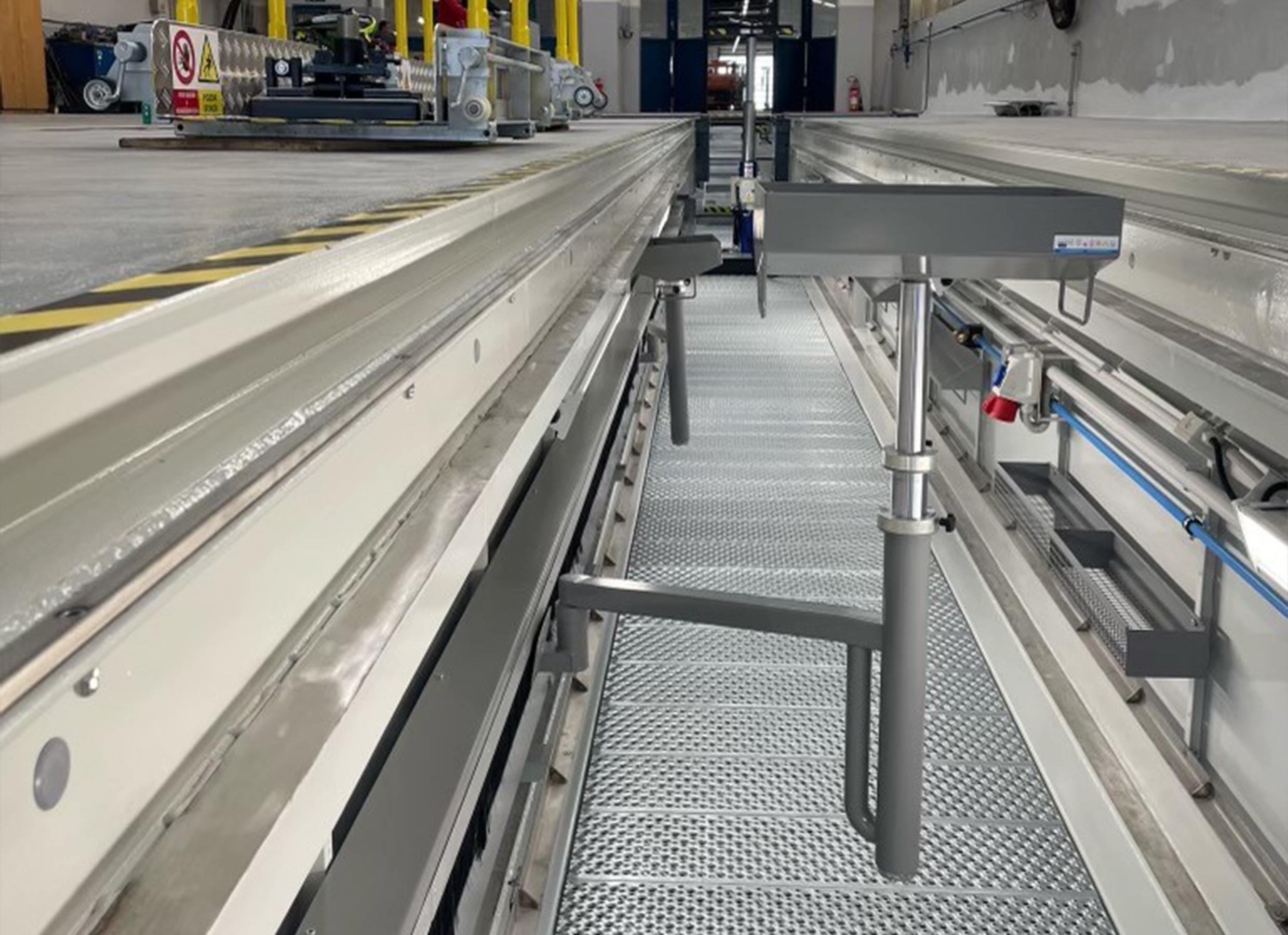

PRÍPLATKOVÉ VYBAVENIE MONTÁŽNEJ JAMY

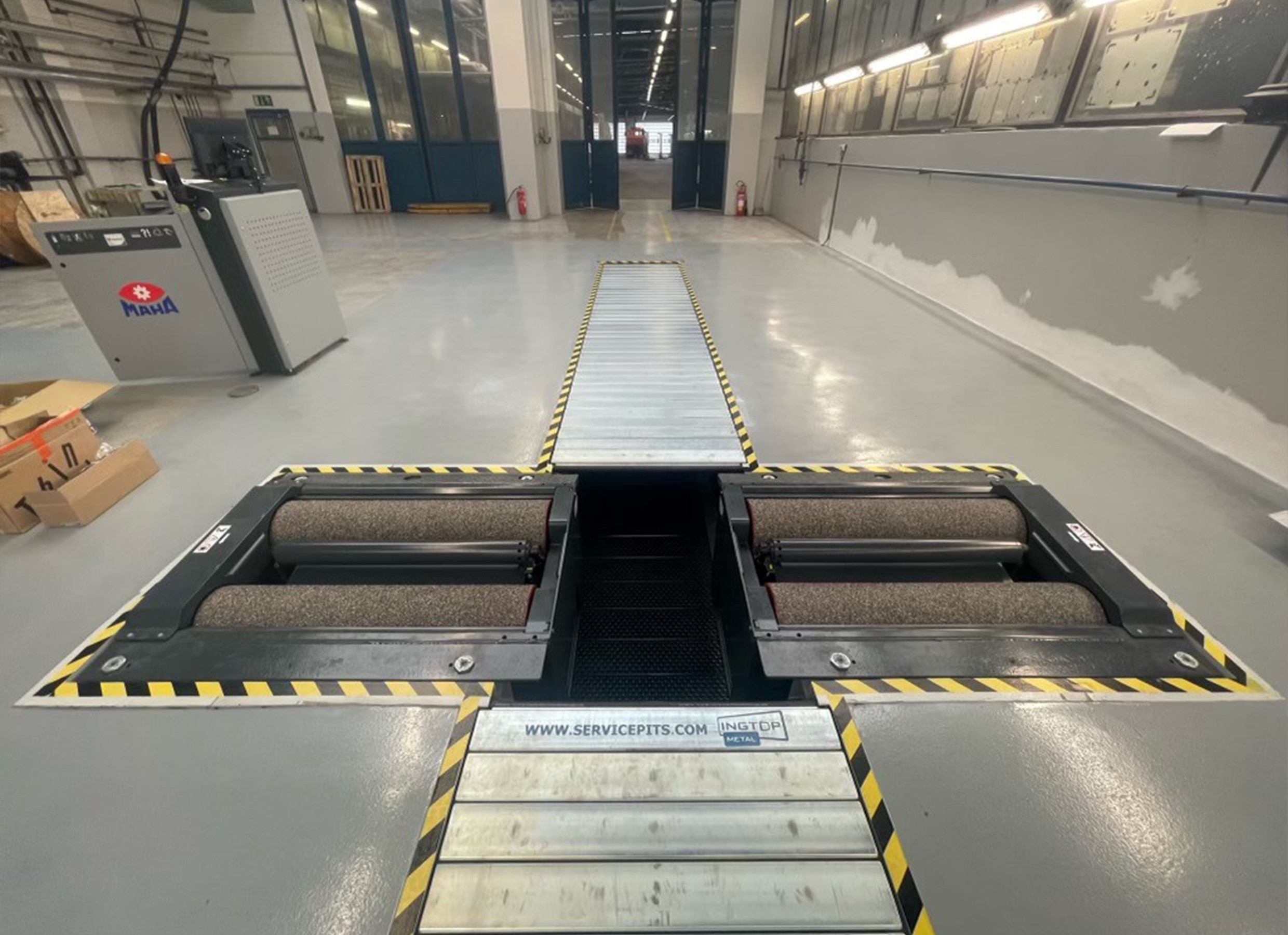

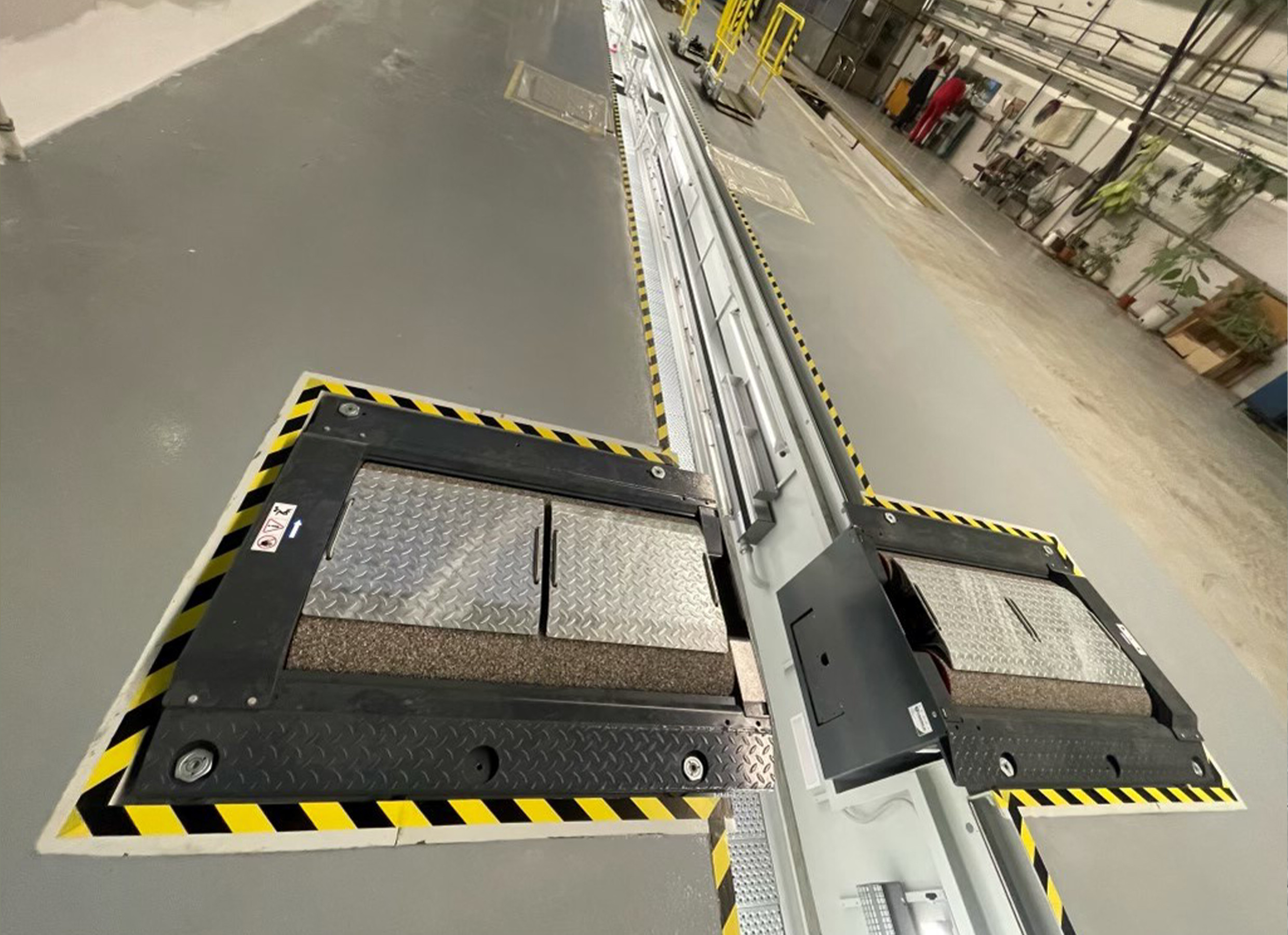

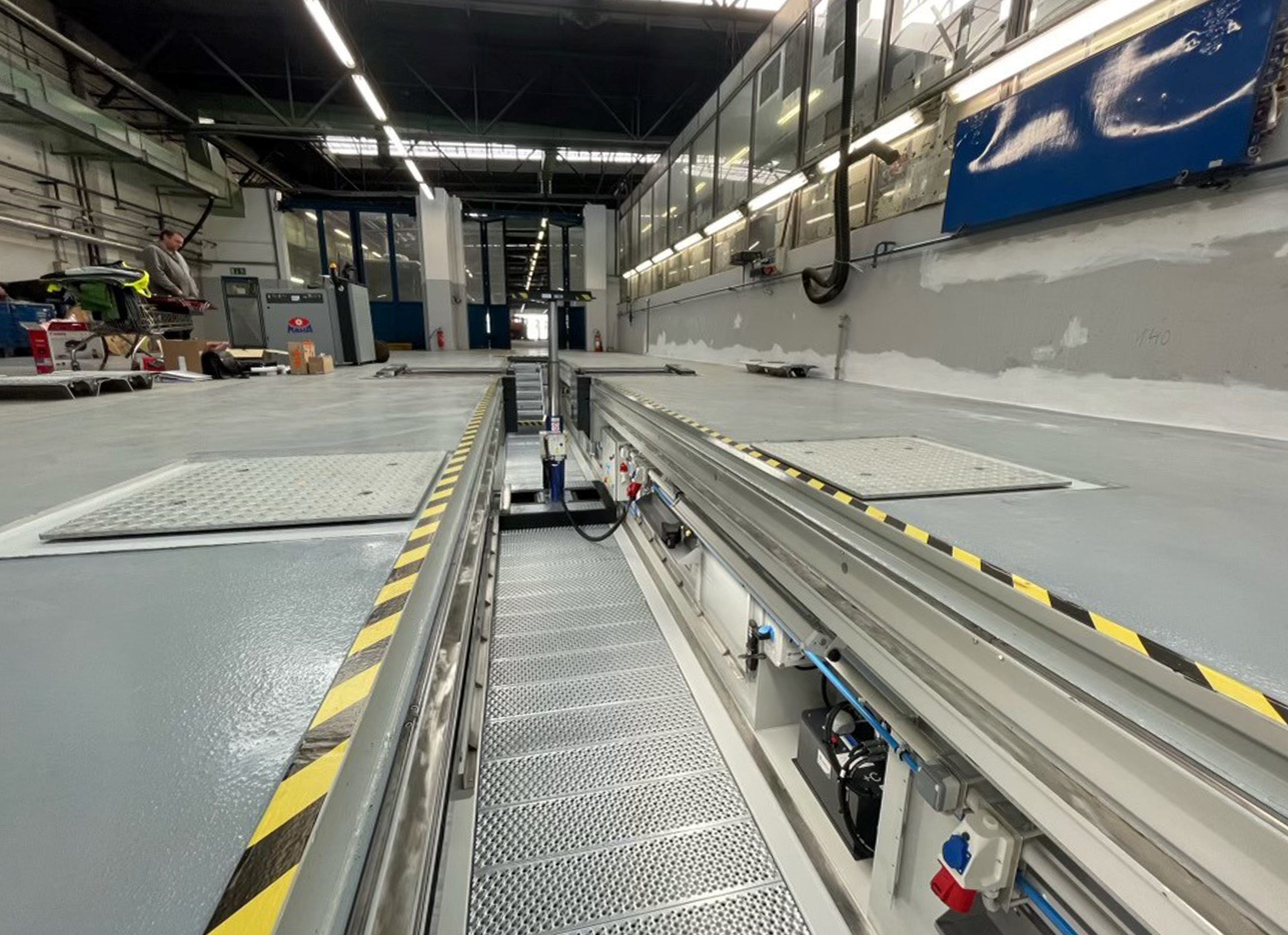

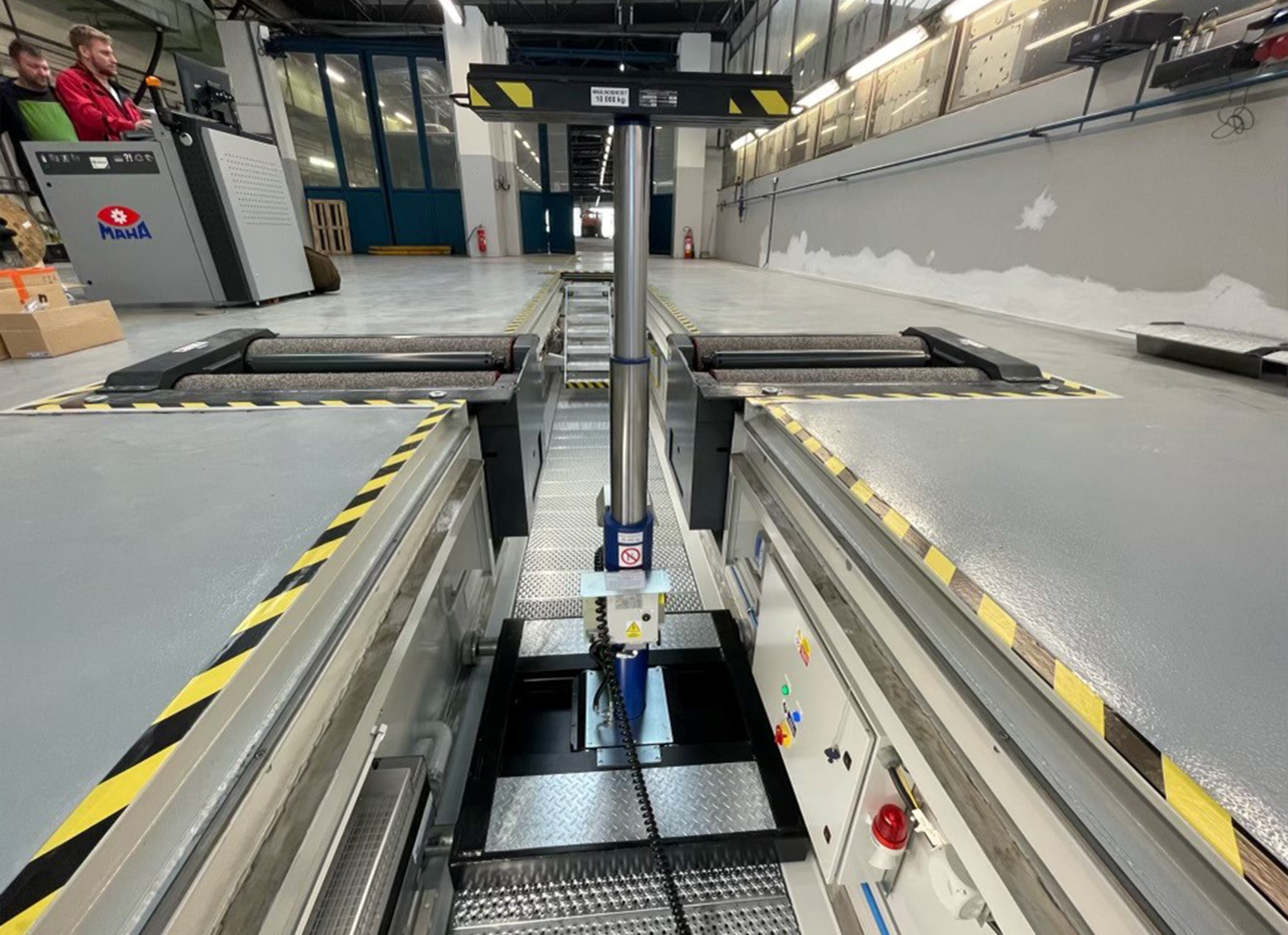

BRZDOVÝ PRÍSTAVOK PRE VALCOVÚ SKÚŠOBŇU BRZD
Brzdový prístavok je určený na uloženie technológie nastavenia skúšobne bŕzd a je vyrobený z oceľových plechov a profilov. Valcová skúšobňa bŕzd je určená na meranie:
- brzdnej sily vľavo/vpravo
- valivého odporu vľavo/vpravo
- úrovne ovality
- účinnosti prednej/zadnej nápravy
- celkovej účinnosti bŕzd vozidla
- účinnosti parkovacej brzdy
OSOVÝ PRÍSTAVOK PRE DETEKTOR VÔLE NÁPRAV
Osový prístavok je určený na uloženie technológie detektora vôle v nápravách. Osový prístavok montážnej jamy je vyrobený z oceľových plechov a profilov. Do osového prístavku jamy sú prevedené vstupy pre elektroinštaláciu a odvod kvapalín.

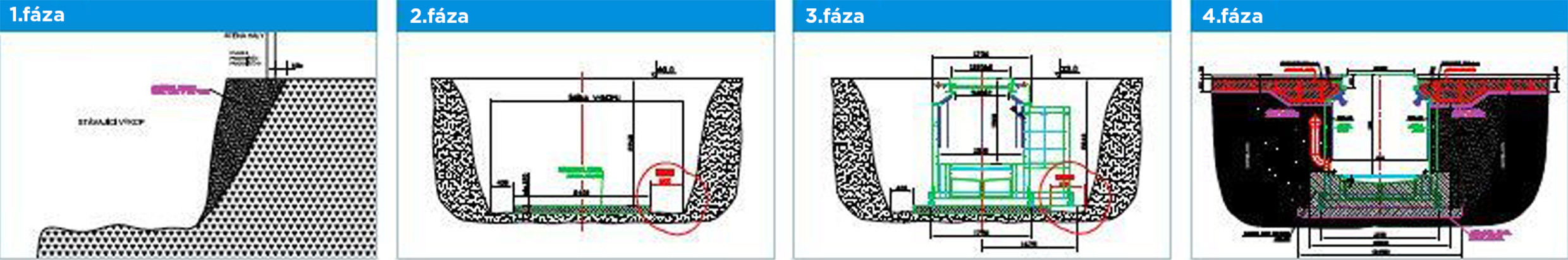

Jednotlivé fázy stavebnej pripravenosti
ULOŽENIE MONTÁŽNEJ JAMY NA ZÁKLADOVÚ DOSKU A SCHÉMA OBETÓNOVANIA
- fáza – vykonanie výkopu
- fáza – príprava základovej dosky
- fáza – usadenie montážnej jamy na základovú dosku
- fáza – spojenie montážnej jamy s podlahou servisu
