Popis

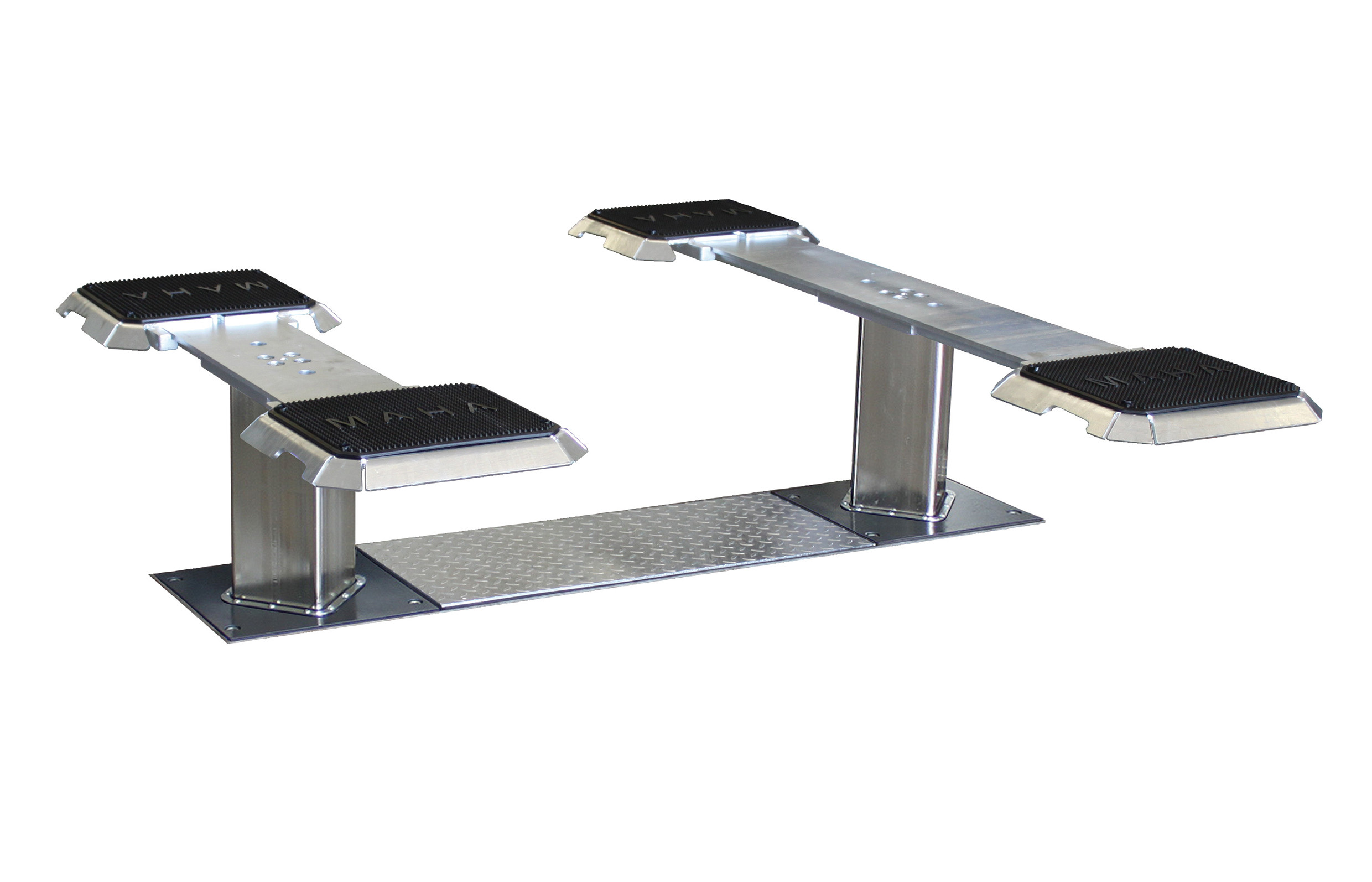

MAHA – ZS SQUARE II 3.5 FT
- nosnosť 3 500 kg
Dvojpiestový podlahový zdvihák s plochými podperami
Podpera s plochou hlavou (FT):
- nástavce s plochými podperami prispôsobiteľné rôznym typom vozidiel, teleskopické od 1 400 – 2 000 mm v štandardnom prevedení
- flexibilná, voliteľná ponuka podperných dosiek vo verziách „dlhšie - širšie - plochejšie“ zabezpečuje dokonalé prispôsobenie všetkým súčasným a budúcim modelom vozidiel
- veľké plochy pre vyzdvihnutie vďaka systému vymeniteľných podperných dosiek pokrývajú celé spektrum vozidiel
- jednoduchší, pneumatiky chrániaci nájazd vďaka celoplošne zošikmeným nástavcom v kombinácii s nízkou konštrukčnou výškou a gumovou podpernou doskou (výška maximálne cca 60 mm)
- gumová podperná doska umožňuje časovo úsporné priame zdvíhanie
- voliteľná inštalácia pod podlahu pre ľahší prejazd cez zdvihák
Systém zdvihákov SQUARE:
- vynikajúca tuhosť a optimálna bezpečnosť vďaka štvorcovým stĺpom odolným voči krúteniu
- tichá prevádzka vďaka veľmi tichému motoru v montážnej skrinke
- voliteľne použiteľný s minerálnym organickým olejom s vysokou životnosťou
- elektronické ovládanie zdviháka s bezkontaktnými neopotrebovateľnými spínačmi a zobrazením chýb na displeji
- veľmi hladký chod vďaka špeciálnemu klznému niklovému náteru na stĺpoch s robustným vedením stĺpov
- chránený vnútorný hydraulický bezpečnostný valec zaručuje dlhú životnosť
- synchronizácia pohybu a bezpečnostný strmeň na redundantnú prevádzku (podľa normy EN DIN 1 493)
- vysoká rýchlosť zdvíhania/spúšťania je zaručená v rozsahu 20 - 30 sekúnd v závislosti od zaťaženia
- integrované, batériami napájané núdzové spúšťanie
- optimálna ergonómia pracoviska vďaka voliteľným rôznym typom ovládania zdviháka

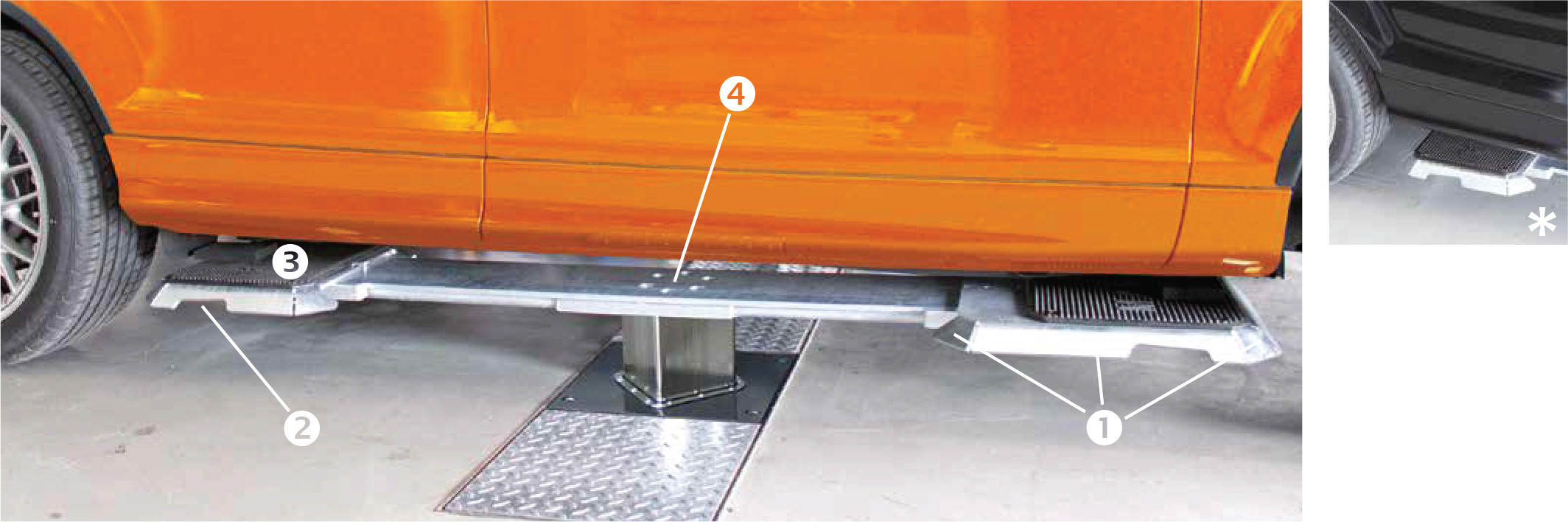

- Predĺženia s obvodovými skosenými ramenami
- Rukoväte pre jednoduché nastavenie predĺžení
- Modulárny systém v rôznych verziách predĺženia
- Centrálne nosníky v modernej technológii oceľových plechov
* Predĺženia so špeciálnymi gumovými podložkami sú obzvlášť vhodné na rýchle a bezpečné podopretie vozidiel.

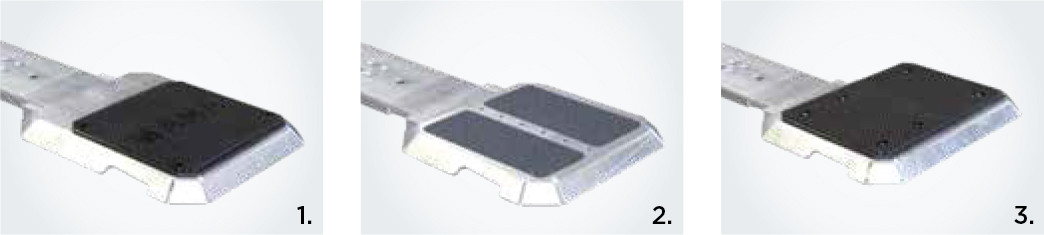

Dizajn predĺžení
- Predĺžená oporná plocha v smere jazdy s gumovou podložkou, 1400 – 2200 mm (2× VZ 972452)
- Plochá hlavová opora s granulovaným povrchom pre nízku celkovú výšku (VZ 972423)
- Veľká oporná platňa pre vnútorné zdvíhacie body (VZ 972453)

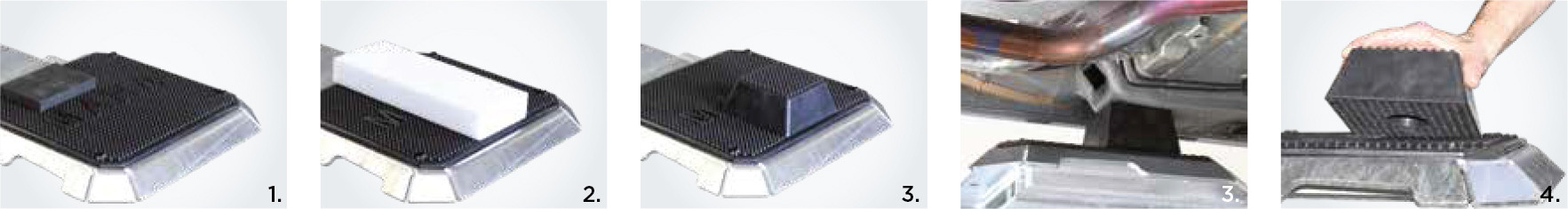

Oporné bloky na podopretie jednotlivých vozidiel
- Plochá gumová podložka, výška 20 mm (VZ 97586)
- Plastové bloky (VZ 975069)
- Pyramídový blok na veľmi presné podopretie a veľkú voľnosť pohybu pod vozidlom
- Gumová platňa a pyramídový blok zladené podľa profilovaného výstupku

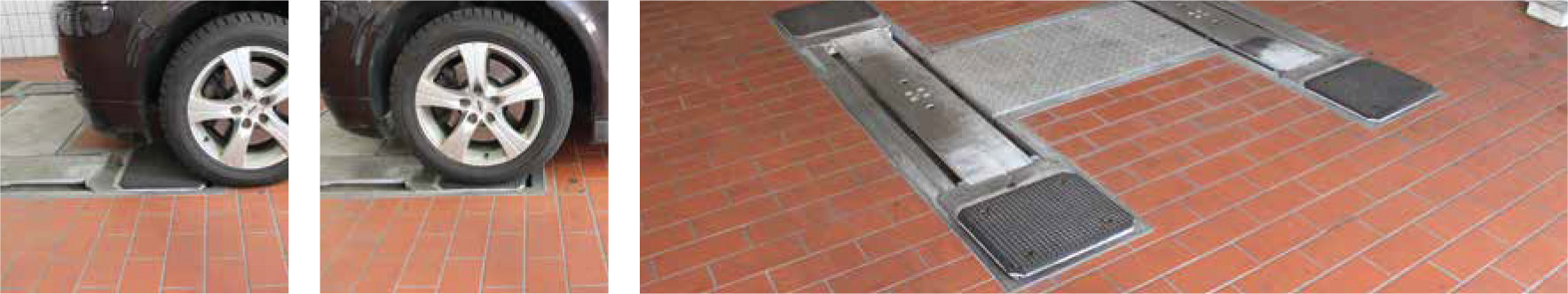

Zápustná plochá nosná hlava
Pre jednoduchý nájazd na plochú hlavu.
Montážny rám D-ER (VZ 972420) a rovné predĺženia (VZ 972519) umožňujú zapustenú montáž plochého zdviháka.
To zaručuje rýchle zdvíhanie a spúšťanie bez nutnosti nastavovania predĺžení.

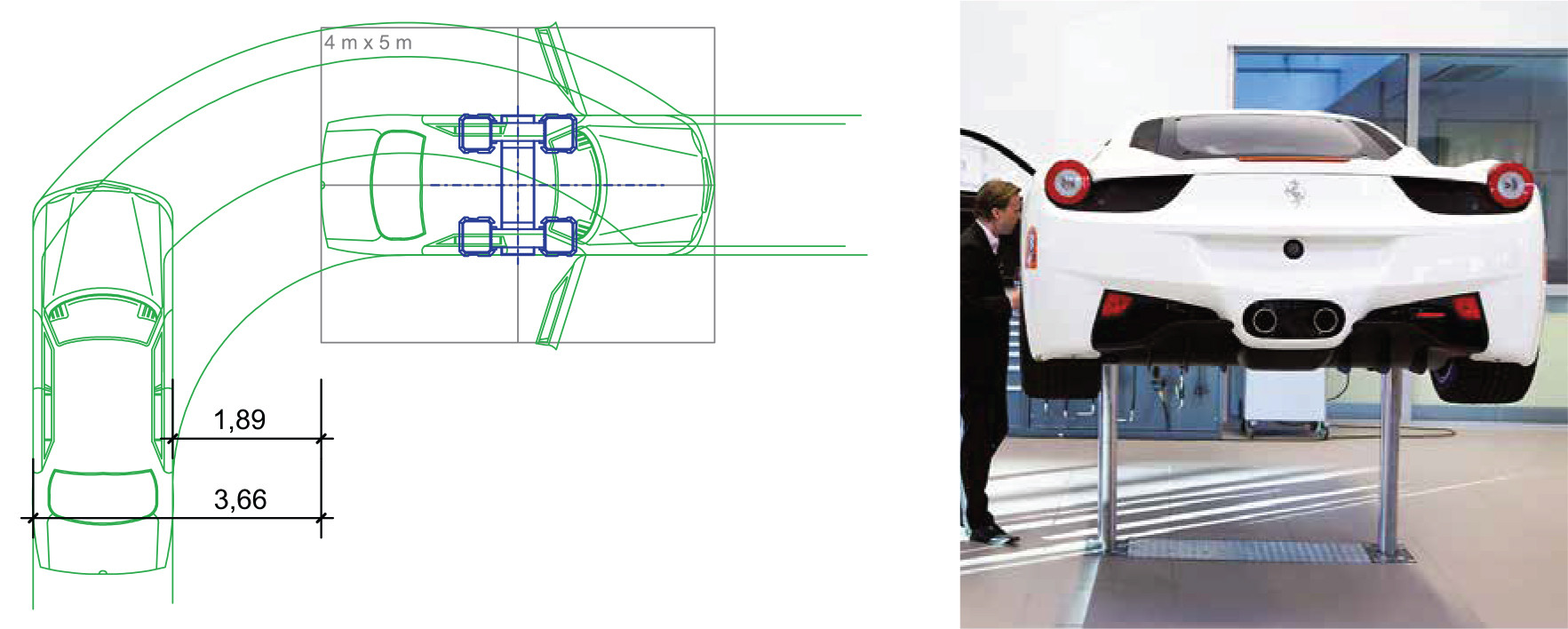

Práca so zdvihákom
Maximálne využitie priestoru a úplná voľnosť dverí umožňujú efektívnu prácu na vozidle.
Nájazd na zdvihák:
Mimoriadne krátka nájazdová dráha, pretože cez podperu zdviháka je možné prejsť zo strany.
Flexibilná práca pod vozidlom.
Žiadne riziko zakopnutia a žiadne nerovnosti podlahy.
OVLÁDANIE ZDVIHÁKA
Ovládanie na stene
- Ovládacia skrinka namontovaná na stenu (štandard)
- Zápustná ovládacia skrinka (voliteľné)
- Membránová klávesnica s ľahko ovládateľnými mikrospínačmi
Ovládanie zo stropu pomocou E-BOX-u
Ovládanie v E-BOX-e priamo na pracovisku. S CE vyhlásením a pripojenou 5-metrovou káblovou súpravou.
Dostupné verzie na rozšírenie:
- Dátová zásuvka
- Zásuvka 16 A, 400 V
- 2 dodatočné 230-voltové zásuvky
*Verzia E-BOX pre DEUTRONIK, GYS-FLASH a ELTEK nabíjací počítač.
Ovládanie cez funkčný stĺp a káblový diaľkový ovládač
- Ovládanie namontované na funkčný stĺp, s možnosťou polohovania podľa potreby.
- Ovládanie s káblovým diaľkovým ovládačom
- Namontované na stĺp
Rozsah dodávky:
- podpery s plochou hlavou, žiarovo pozinkované
- zdvíhacia jednotka s dvoma valcami a upínacím systémom
- kabeláž a montážny materiál
- montážna kazeta/montážny rám nie sú súčasťou dodávky
- núdzový spúšťací kábel na pripojenie k rozvodnej skrinke
- riadiaca jednotka s 2 x 10 m ovládacím káblom
- uzamykateľný hlavný vypínač
- ochrana proti privretiu pomocou CE STOP zarážky namiesto chrániča nôh
- návod na obsluhu
- vyhlásenie o súlade s normami CE/UKCA
Odkaz na stránku výrobcu:
MAHA – ZS SQUARE II 3.5 FT
