Popis

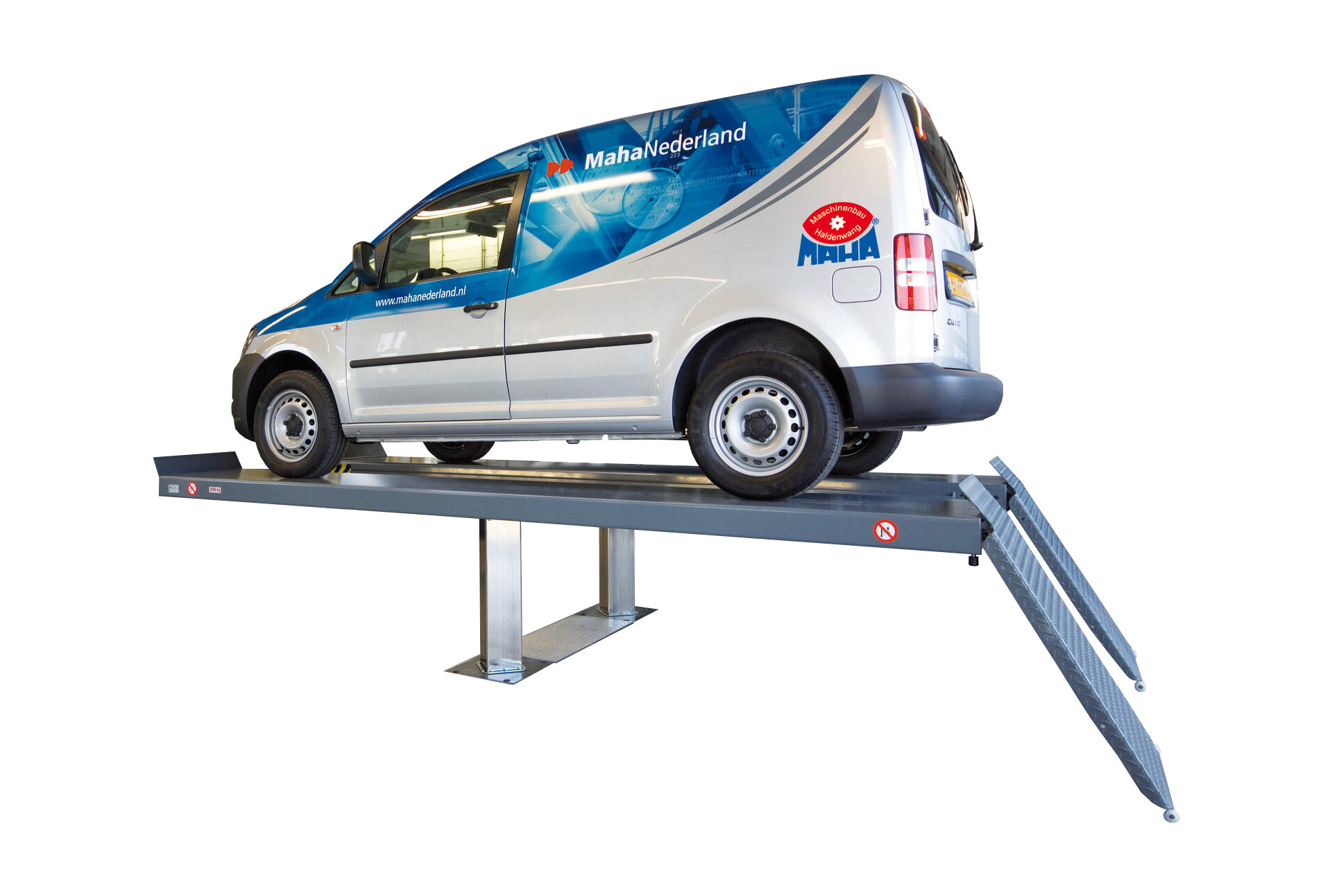

MAHA – ZS SQUARE II 3.5 P
- nosnosť 3 500 kg
Dvojpiestový zapustený zdvihák s jazdnými plošinami pre autá a dodávky do 3,5 t.
Popis jazdnej plošiny:
- dĺžka jazdnej plošiny 4 400 mm je ideálna pre osobné vozidlá a menšie dodávky
- vďaka kompaktnému stĺpovému systému je pod zdvihnutým vozidlom dostatok svetla a miesta na prácu
- voliteľne sa dá rozšíriť na kontrolný zdvihák s testerom vôle náprav na kontrolu podvozku.
- voliteľná modifikácia na zdvihák na meranie geometrie podvozkov s presne zarovnanými jazdnými plošinami a posuvnými zadnými platňami
- vysoko kvalitný práškovo lakovaný povrch plošiny pomáha pri ochrane proti korózii a výrazne vylepšuje jeho vzhľad
- voliteľný náter jazdnej plošiny s granulátovou povrchovou úpravou alebo hliníkovým obložením
- dodatočná protikorózna úprava v oblasti záhybov a utesnenia dutín zvyšuje životnosť
- predom zabudovaná prípojka stlačeného vzduchu a voliteľné napájanie energiou 230 V/1PH v jazdných dráhach
- všetky káble sú chránené vo vnútri stĺpa SQUARE
- voliteľné, neoslňujúce otočné LED osvetlenie
- rôzne varianty montáže na optimálne použitie:
- jazdná plošina umiestnená na podlahe s nízkou nájazdovou výškou
- jazdné plošiny v jednej rovine s podlahou pre uľahčenie vjazdu na zdvihák, zapustené do podlahy
- jazdné plošiny v jednej rovine s podlahou pre uľahčenie vjazdu na zdvihák, zapustené do podlahy a s úplným zarovnaním podlahy pod plošinou pri jej zdvihnutí - vďaka predmontovaným koľajniciam doplniť o nápravový zdvihák pre zdvíhanie bez kolies
- ochrana proti pomliaždeniu vďaka CE Stop
Systém zdvihákov SQUARE:
- vynikajúca tuhosť a optimálna bezpečnosť vďaka štvorcovým stĺpom odolným voči krúteniu
- veľmi tiché čerpadlo a elektromotor v antikoróznom vyhotovení
- voliteľne s bio olejom
- elektronické ovládanie zdvíhacej plošiny s bezkontaktnými, neopotrebovateľnými koncovými spínačmi a optickým zobrazením chýb na displeji
- veľmi hladký chod vďaka špeciálnemu klznému niklovému náteru na stĺpikoch s robustným vedením stĺpikov
- chránený vnútorný hydraulický bezpečnostný valec zaručuje dlhú životnosť
- synchronizácia pohybu a bezpečnostný strmeň na dôkladné rozloženie sily vo vodiacom stĺpe ako súčasť štandardnej výbavy
- vysoká rýchlosť zdvíhania/spúšťania je zaručená v rozsahu 20 - 30 sekúnd
- batériami napájané núdzové spúšťanie
- optimálna ergonómia pracoviska vďaka voliteľným rôznym typom ovládania zdviháka
OVLÁDANIE ZDVIHÁKA
Ovládanie na stene
- Ovládacia skrinka namontovaná na stenu (štandard)
- Zápustná ovládacia skrinka (voliteľné)
- Membránová klávesnica s ľahko ovládateľnými mikrospínačmi
Ovládanie zo stropu pomocou E-BOX-u
Ovládanie v E-BOX-e priamo na pracovisku. S CE vyhlásením a pripojenou 5-metrovou káblovou súpravou.
Dostupné verzie na rozšírenie:
- Dátová zásuvka
- Zásuvka 16 A, 400 V
- 2 dodatočné 230-voltové zásuvky
*Verzia E-BOX pre DEUTRONIK, GYS-FLASH a ELTEK nabíjací počítač.
Ovládanie cez funkčný stĺp a káblový diaľkový ovládač
- Ovládanie namontované na funkčný stĺp, s možnosťou polohovania podľa potreby.
- Ovládanie s káblovým diaľkovým ovládačom
- Namontované na stĺp
Rozsah dodávky:
- zdvíhacie plošiny 4400 mm, prášková farba antracitovo sivá (RAL 7016)
- zdvihák s hydraulickou zostavou
- zdvíhacie plošiny s nájazdovými rampami
- rýchlospojka so stlačeným vzduchom namontovaná na zdvíhacej plošine
- kabeláž a montážny materiál
- zdvihák s pohyblivým strmeňom
- montážna kazeta/montážny rám nie sú súčasťou dodávky
- núdzový spúšťací kábel na pripojenie k rozvodnej skrinke
- riadiaca jednotka s 2 x 10 m ovládacím káblom (olejový flex kábel)
- uzamykateľný hlavný vypínač
- návod na obsluhu a testovací protokol
- EC vyhlásenie o súlade s normami CE
