Popis

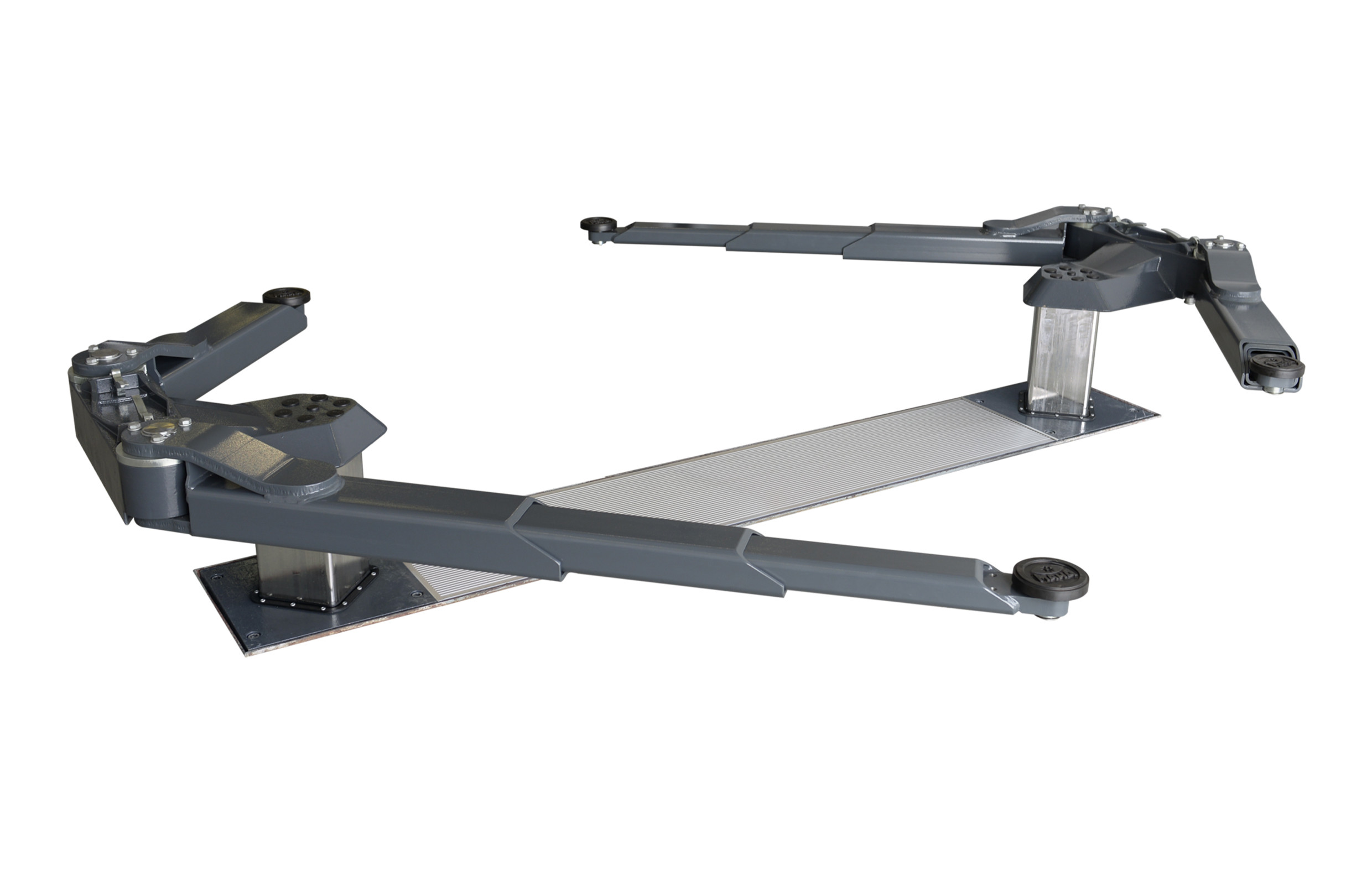

MAHA – ZS SQUARE II 4.5 GS
- nosnosť 3 500 kg
Dvojpiestový podlahový zdvihák s vyklápacími ramenami.
Vhodný pre malé vozidlá až po dodávky s dlhým rázvorom.
Podpera výkyvného ramena (4.5 GS):
- optimálna podpora a zdvihnutie vozidla s maximálnym prístupom, najmä pri opravách pod vozidlom
- trojité teleskopické otočné rameno s plynulým nastavením pre veľký a flexibilný rozsah zdvihu
- ideálne ploché teleskopické predĺženia otočného ramena s minimálnymi výškami 83, 92, 101 mm
- hladko sa pohybujúce teleskopické predĺženie nosného otočného ramena vďaka optimálnemu vedeniu s robustným koncovým dorazom
- značný voľný priestor na ľahký prístup do zdviháku so zošikmenými hranami na nosnej časti výkyvného ramena na ochranu diskov a rozsahu otáčania oporných ramien 270°
- presné zdvihnutie vozidiel vďaka výškovo nastaviteľným nosným diskom so závitom a zásuvným systémom
- univerzálny zásuvný systém pre montáž podperných predĺžení alebo špeciálne podpery pre rôzne typy vozidiel na bezpečné a pevné uchytenie vozidla
- štandardne sa dodáva s celo-pogumovaným podporným diskom bez kovových častí na vylúčenie elektrickej vodivosti
- automaticky sa zapínajúci zámok nosného ramena, ktorý je pohodlný a ergonomický na obsluhu a obzvlášť vhodný na manuálne prestavovanie nosných ramien
- priehradka na náradie na výklopnom ramene je súčasťou štandardného rozsahu dodávky
- voliteľný rám s výklopným vekom na inštaláciu do podlahy a flexibilné využitie pracoviska
- voliteľné zväčšenie zdvihu zdviháku o 156 mm možné v spojení s hlbším inštalačným boxom
Systém zdvihákov SQUARE:
- vynikajúca tuhosť a optimálna bezpečnosť vďaka štvorcovým stĺpom odolným voči krúteniu
- tichá prevádzka vďaka veľmi tichému motoru v montážnej skrinke
- voliteľne použiteľný s minerálnym organickým olejom s vysokou životnosťou
- elektronické ovládanie zdviháka s bezkontaktnými neopotrebovateľnými spínačmi a zobrazením chýb na displeji
- veľmi hladký chod vďaka špeciálnemu klznému niklovému náteru na stĺpoch s robustným vedením stĺpov
- chránený vnútorný hydraulický bezpečnostný valec zaručuje dlhú životnosť
- synchronizácia pohybu a bezpečnostný strmeň na redundantnú prevádzku (podľa normy EN DIN 1 493)
- vysoká rýchlosť zdvíhania/spúšťania je zaručená v rozsahu 20 - 30 sekúnd v závislosti od zaťaženia
- integrované, batériami napájané núdzové spúšťanie
- optimálna ergonómia pracoviska vďaka voliteľným rôznym typom ovládania zdviháka

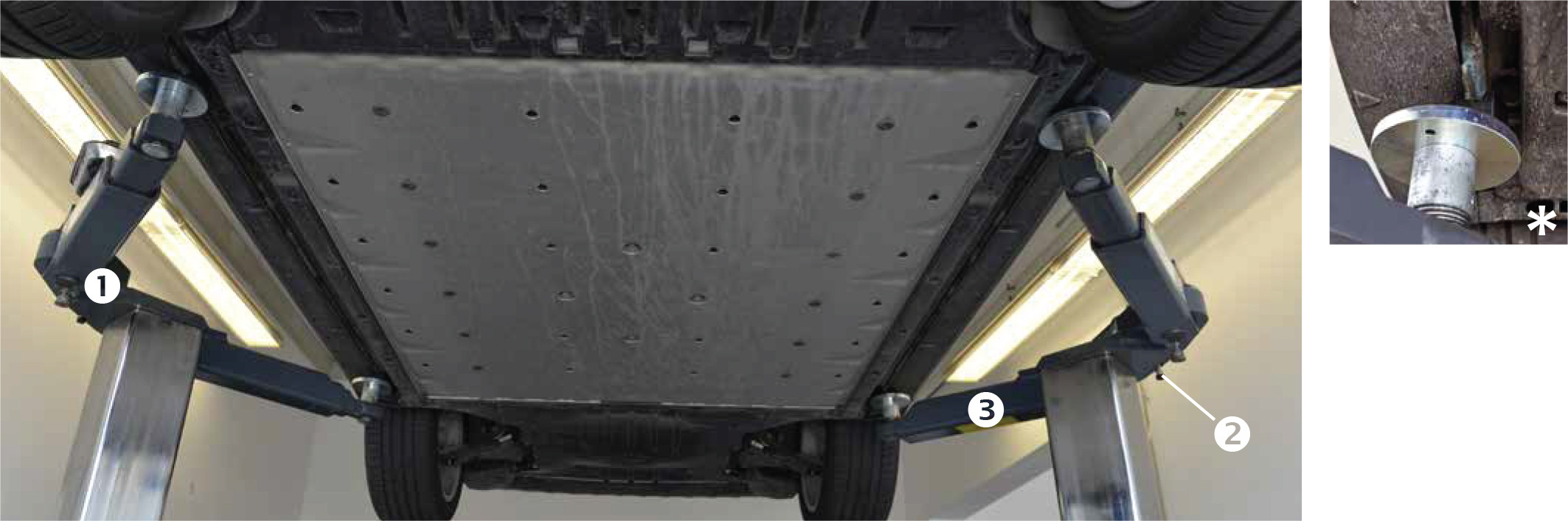

- S veľkou opornou plochou pre zdvíhanie transportérov a automobilov
- Zaistenia oporných ramien sa automaticky uvoľňujú na úrovni zeme, pre nastavenie sa dajú ovládať zhora
- Nízka celková výška vďaka optimálne vyrobenej podpere výkyvného ramena
*Veľmi ploché predĺženie pre ľahký prístup k zdvíhacím bodom vozidla.

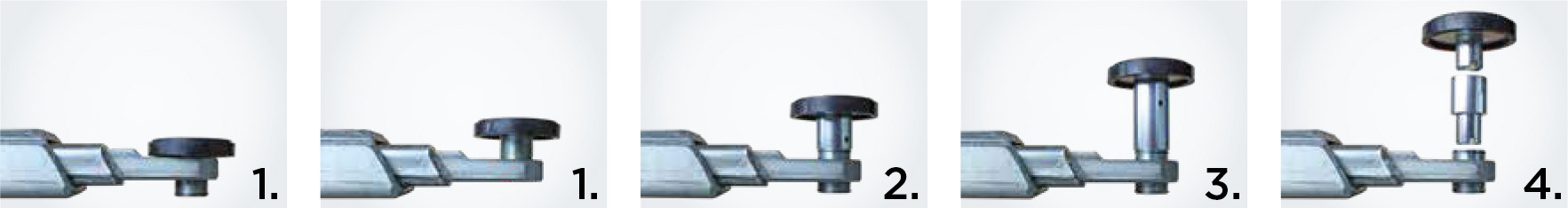

Flexibilné systémy nosných diskov
- Presné nastavenie nosného kotúča v rozsahu 25 mm vďaka malému stúpaniu závitu.
- Predĺženie výšky nosného disku o 50 mm (VZ 971220) alebo 100 mm (VZ 971221).
- Predĺženie výšky nosného disku o 150 mm (VZ 971222) alebo 200 mm (VZ 971223).
- Veľká flexibilita a bezpečnosť vďaka zásuvnému systému nosného disku.

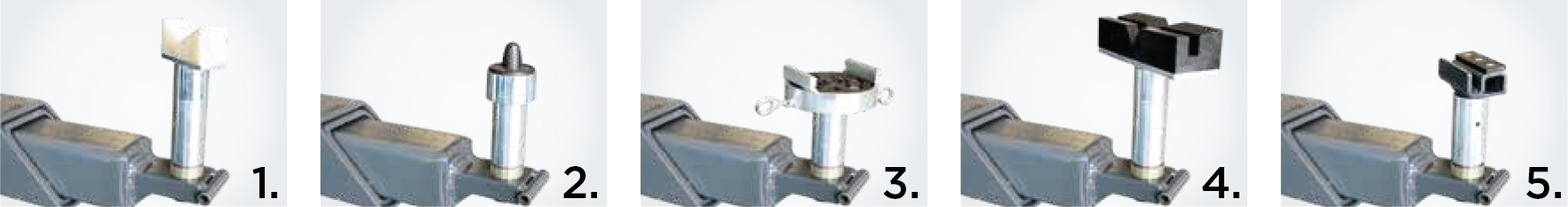

- Podpora pre okrúhle a V-tvarované zdvíhacie body vozidla (VZ 971226).
- Podperný tŕň pre otvory v ráme vozidla (VZ 975601).
- Ochrana proti posunu rámu pri umiestnení na gumové nosné disky (VZ 975050).
- Podpera vozidla pre triedu G bez nášľapného prahu (VZ 971227).
- Podpera vozidla pre triedu G s nášľapným prahom (VZ 971520).
Práca so zdvihákom
Maximálne využitie priestoru a úplná voľnosť dverí umožňujú efektívnu prácu na vozidle.

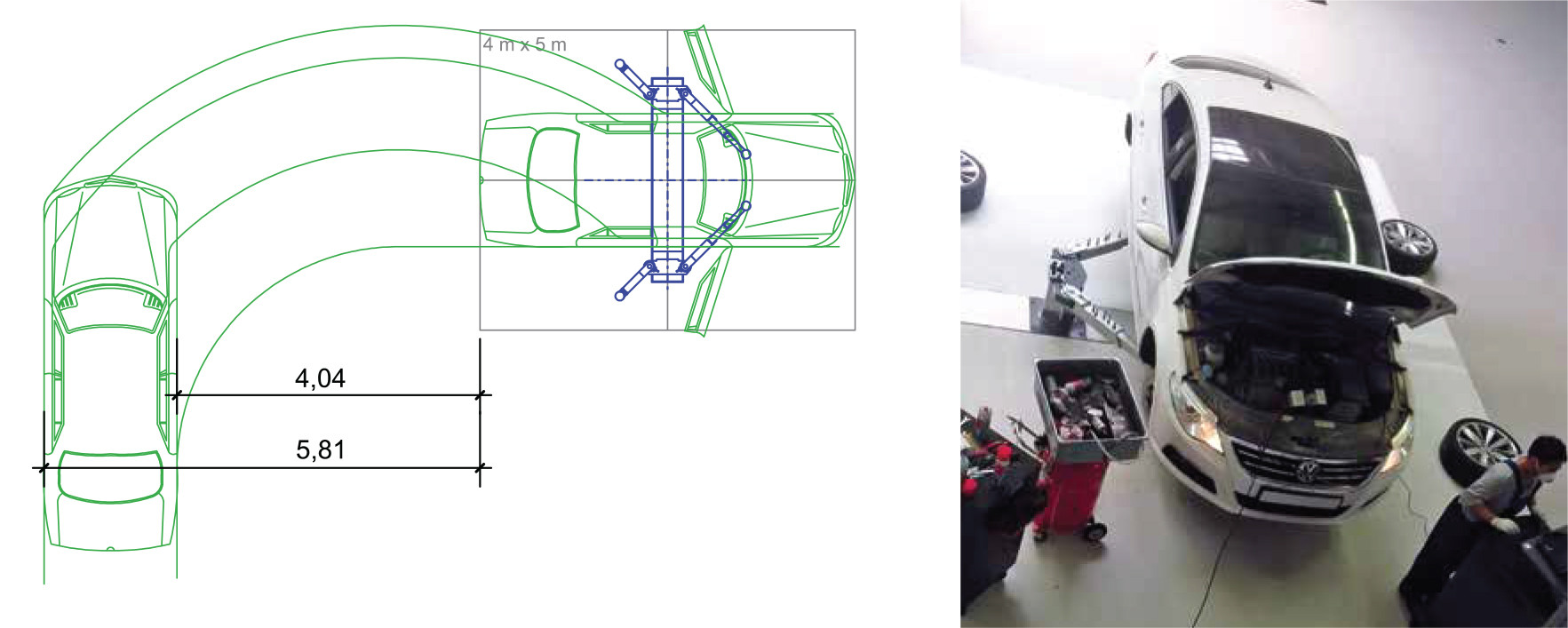

Nájazd na zdvihák:
Krátke nájazdové dráhy vďaka optimálnemu rozsahu výkyvu nosných ramien.
OVLÁDANIE ZDVIHÁKA

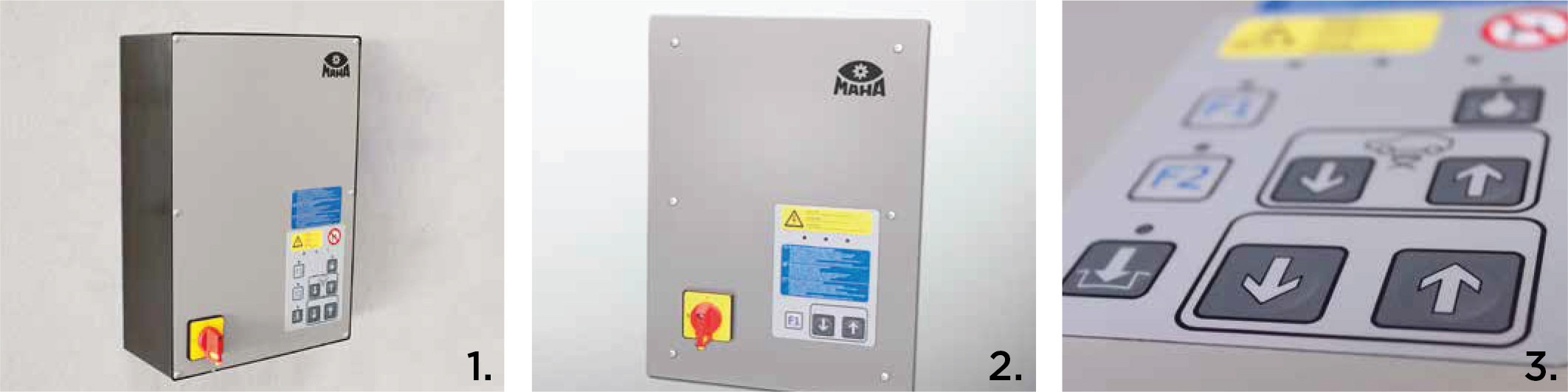

Ovládanie na stene
- Ovládacia skrinka namontovaná na stenu (štandard)
- Zápustná ovládacia skrinka (voliteľné)
- Membránová klávesnica s ľahko ovládateľnými mikrospínačmi

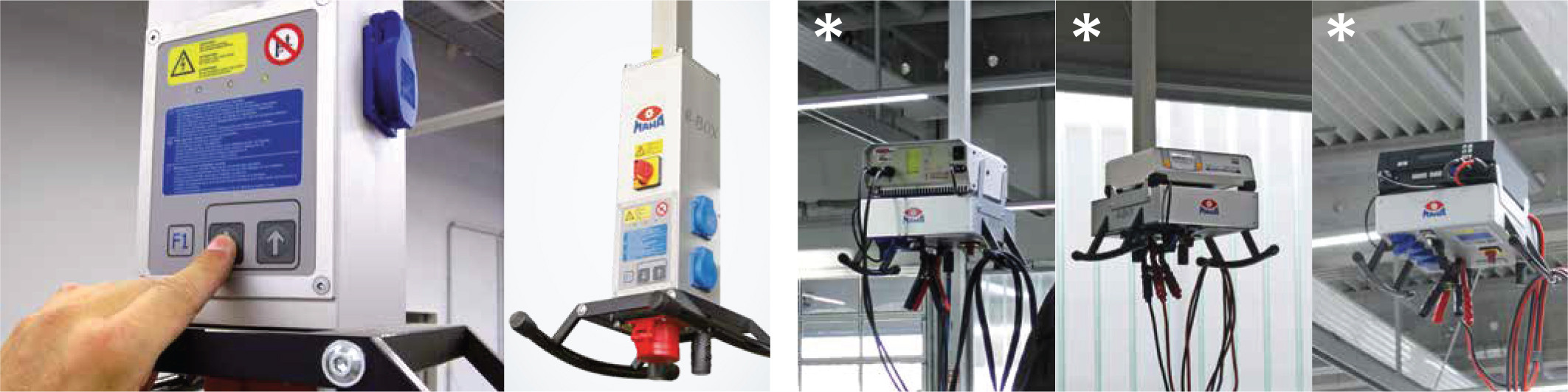

Ovládanie zo stropu pomocou E-BOX-u
Ovládanie v E-BOX-e priamo na pracovisku. S CE vyhlásením a pripojenou 5-metrovou káblovou súpravou.
Dostupné verzie na rozšírenie:
- Dátová zásuvka
- Zásuvka 16 A, 400 V
- 2 dodatočné 230-voltové zásuvky
*Verzia E-BOX pre DEUTRONIK, GYS-FLASH a ELTEK nabíjací počítač.

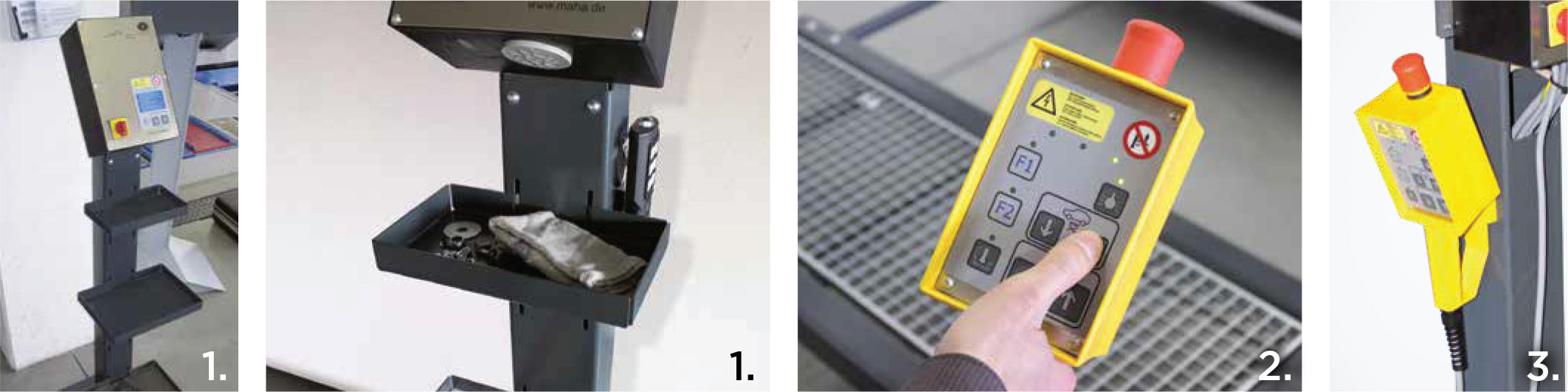

Ovládanie cez funkčný stĺp a káblový diaľkový ovládač
- Ovládanie namontované na funkčný stĺp, s možnosťou polohovania podľa potreby.
- Ovládanie s káblovým diaľkovým ovládačom
- Namontované na stĺp
Rozsah dodávky:
- podpera vyklápacieho ramena (GS) s nosičom vyklápacieho ramena a nadstavcami vyklápacieho ramena, antracitovo sivá (RAL 7016)
- zdvíhacia jednotka s upínacím systémom a pohyblivým strmeňom
- kabeláž a montážny materiál
- montážna kazeta/montážny rám nie sú súčasťou dodávky
- núdzový spúšťací kábel na pripojenie k rozvodnej skrinke
- riadiaca jednotka s 2 x 10 m ovládacím káblom
- uzamykateľný hlavný vypínač
- ochrana proti privretiu pomocou CE stop namiesto chrániča nôh
- návod na obsluhu
- vyhlásenie o súlade s normami EC/UKCA
Odkaz na stránku výrobcu:
MAHA – ZS SQUARE II 4.5 GS
