Popis

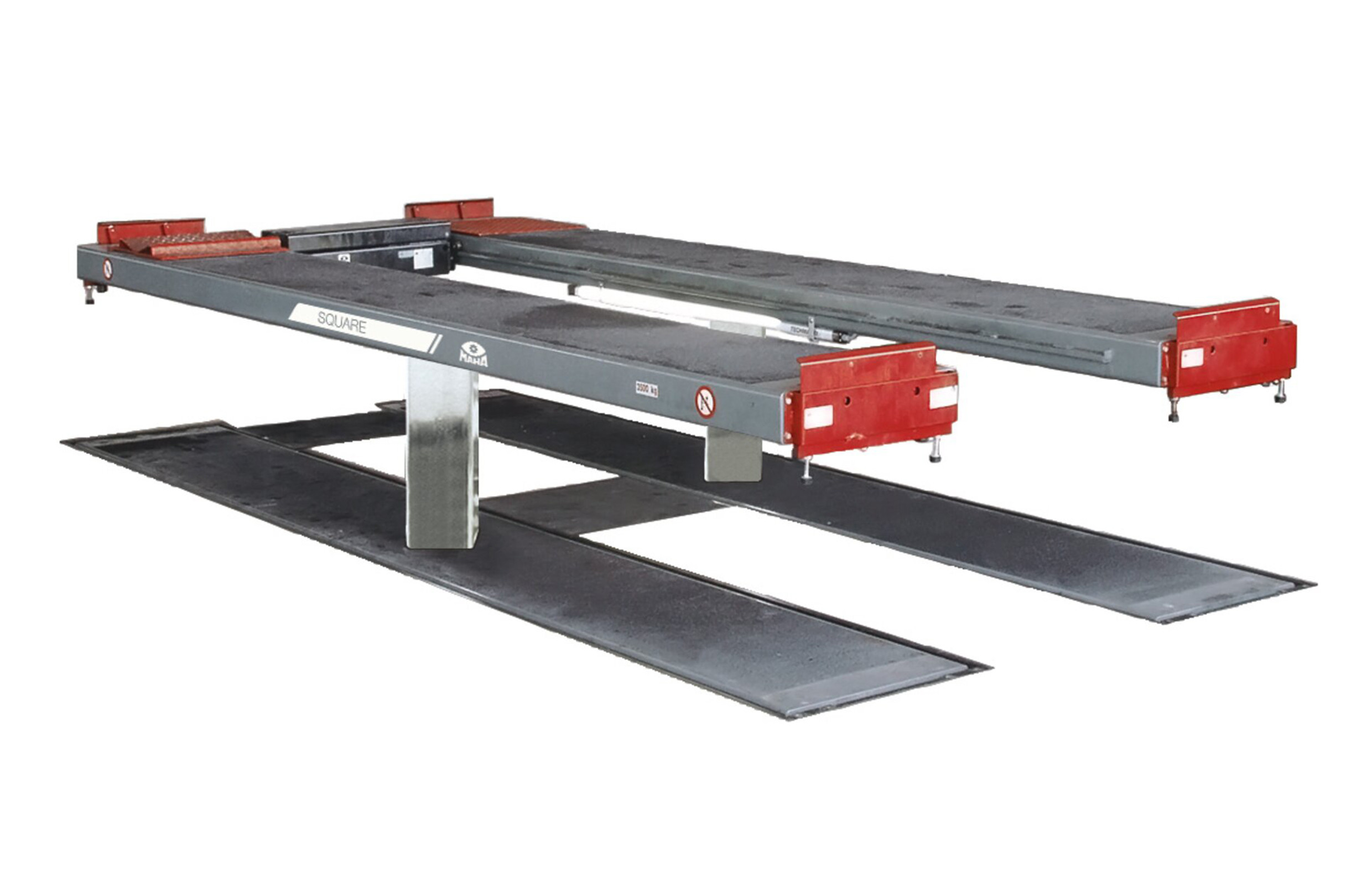

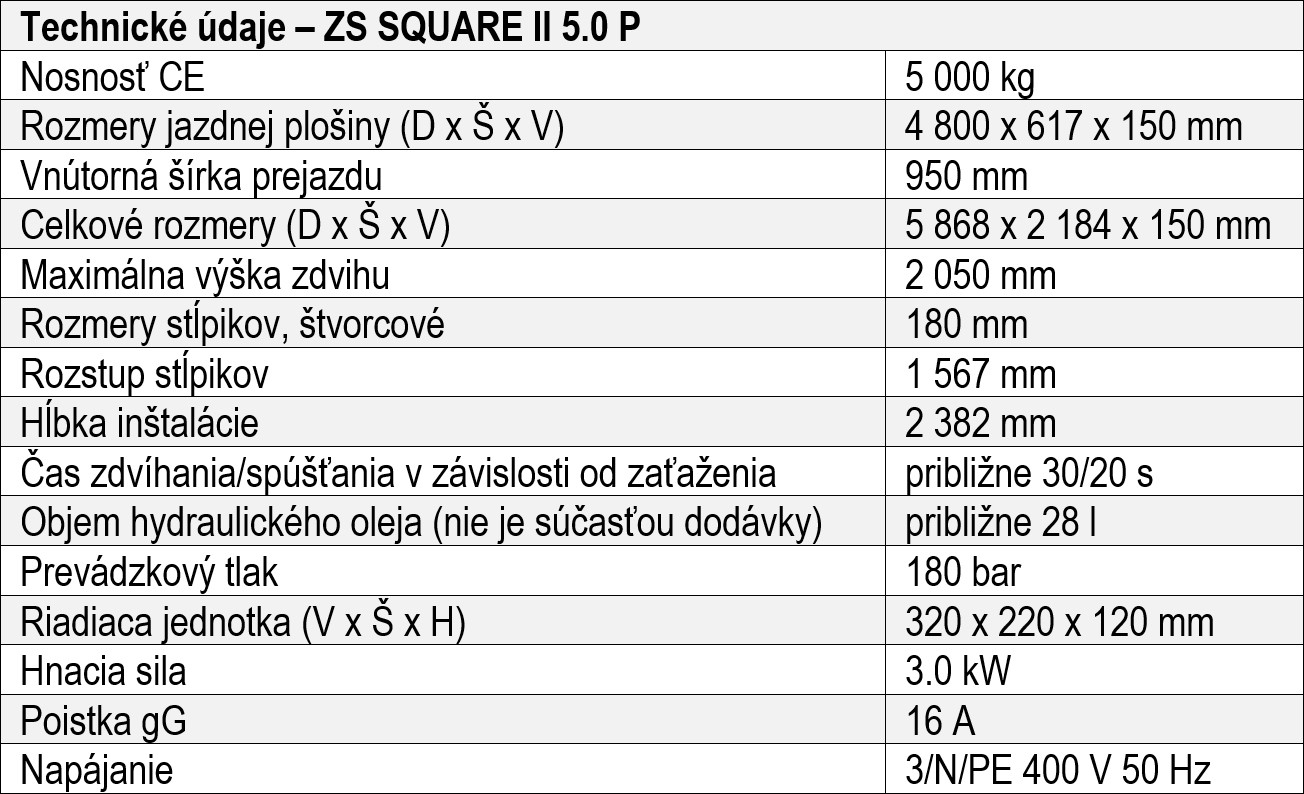

MAHA – ZS SQUARE II 5 P
- nosnosť 5 000 kg
Dvojpiestový zapustený zdvihák s jazdnými plošinami pre autá a dodávky do 5 t.
Popis jazdnej plošiny:
- dĺžka jazdnej plošiny 4 800 mm je ideálna pre osobné vozidlá a dodávky
- vďaka kompaktnému stĺpovému systému je pod zdvihnutým vozidlom dostatok svetla a miesta na prácu
- voliteľne sa dá rozšíriť na kontrolný zdvihák s testerom vôle náprav na kontrolu podvozku.
- voliteľná modifikácia na zdvihák na meranie geometrie podvozkov s presne zarovnanými jazdnými plošinami a posuvnými zadnými platňami
- vysoko kvalitný práškovo lakovaný povrch plošiny pomáha pri ochrane proti korózii a výrazne vylepšuje jeho vzhľad
- voliteľný náter jazdnej plošiny s granulátovou povrchovou úpravou alebo hliníkovým obložením
- dodatočná protikorózna úprava v oblasti záhybov a utesnenia dutín zvyšuje životnosť
- predom zabudovaná prípojka stlačeného vzduchu a voliteľné napájanie energiou 230 V/1PH v jazdných dráhach
- všetky káble sú chránené vo vnútri stĺpa SQUARE
- voliteľné, neoslňujúce otočné LED osvetlenie
- rôzne varianty montáže na optimálne použitie:

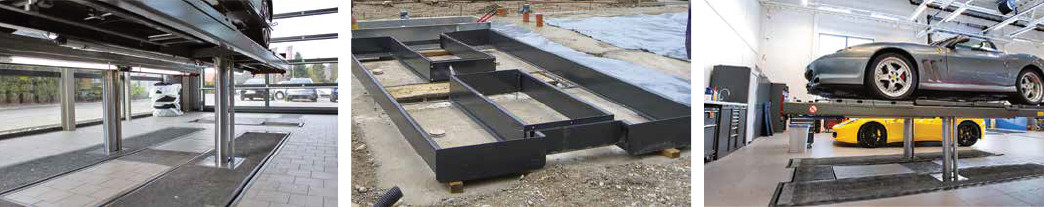

- jazdná plošina umiestnená na podlahe s nízkou nájazdovou výškou
- jazdné plošiny v jednej rovine s podlahou pre uľahčenie vjazdu na zdvihák, zapustené do podlahy
- jazdné plošiny v jednej rovine s podlahou pre uľahčenie vjazdu na zdvihák, zapustené do podlahy a s úplným zarovnaním podlahy pod plošinou pri jej zdvihnutí - vďaka predmontovaným koľajniciam doplniť o nápravový zdvihák pre zdvíhanie bez kolies
- ochrana proti pomliaždeniu vďaka CE Stop
Systém zdvihákov SQUARE:
- vynikajúca tuhosť a optimálna bezpečnosť vďaka štvorcovým stĺpom odolným voči krúteniu
- veľmi tiché čerpadlo a elektromotor v antikoróznom vyhotovení
- voliteľne s bio olejom
- elektronické ovládanie zdvíhacej plošiny s bezkontaktnými, neopotrebovateľnými koncovými spínačmi a optickým zobrazením chýb na displeji
- veľmi hladký chod vďaka špeciálnemu klznému niklovému náteru na stĺpikoch s robustným vedením stĺpikov
- chránený vnútorný hydraulický bezpečnostný valec zaručuje dlhú životnosť
- synchronizácia pohybu a bezpečnostný strmeň na dôkladné rozloženie sily vo vodiacom stĺpe ako súčasť štandardnej výbavy
- vysoká rýchlosť zdvíhania/spúšťania je zaručená v rozsahu 20 - 30 sekúnd
- batériami napájané núdzové spúšťanie
- optimálna ergonómia pracoviska vďaka voliteľným rôznym typom ovládania zdviháka
- Voľnosť pohybu vďaka vyrovnávaniu podlahy, obzvlášť vhodné na komunikáciu so zákazníkmi
- Všetky najazdové plošiny sú vybavené koľajnicami pre zdvih náprav (okrem modulárnej plošiny)
- Osvetlenie vo vnútri plošín (voliteľné)
* V nasledujúcich textoch nájdete rôzne vyhotovenia zdvihákov pre zdvíhanie vozidiel bez zaťaženia kolies.
Správny plošinový zdvihák pre každú požiadavku
- Atraktívny dizajn pre zákaznícku zónu
- Univerzálne využitie ako inšpekčný zdvihák
- Vysoká presnosť pri použití ako zdvihák na geometrie kolies
- Dostatok priestoru pod vozidlom
- Rovná podlaha dielne
- Voľnosť pohybu pod plošinou pri vysokej stabilite
Profesionálne plánovanie dielne pre efektívnu prácu

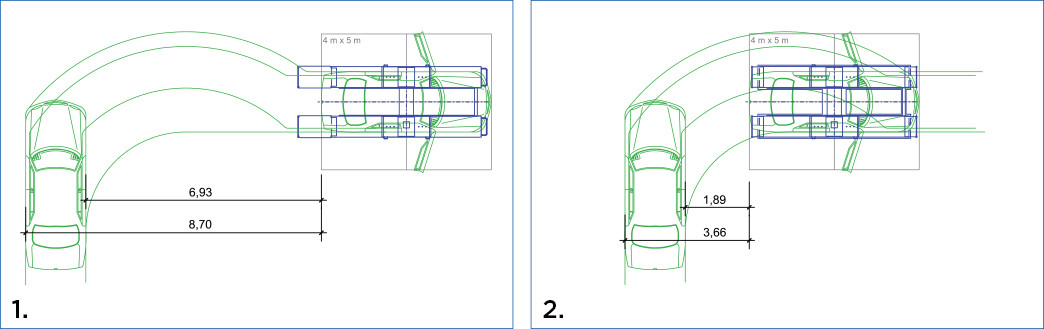

Napríklad najazdová dráha je pri zapustenom vyhotovení oveľa kratšia
- Zdvihák na podlahe
- Zdvihák zapustený do podlahy
RIEŠENIA ZDVÍHANIA MAESTRO

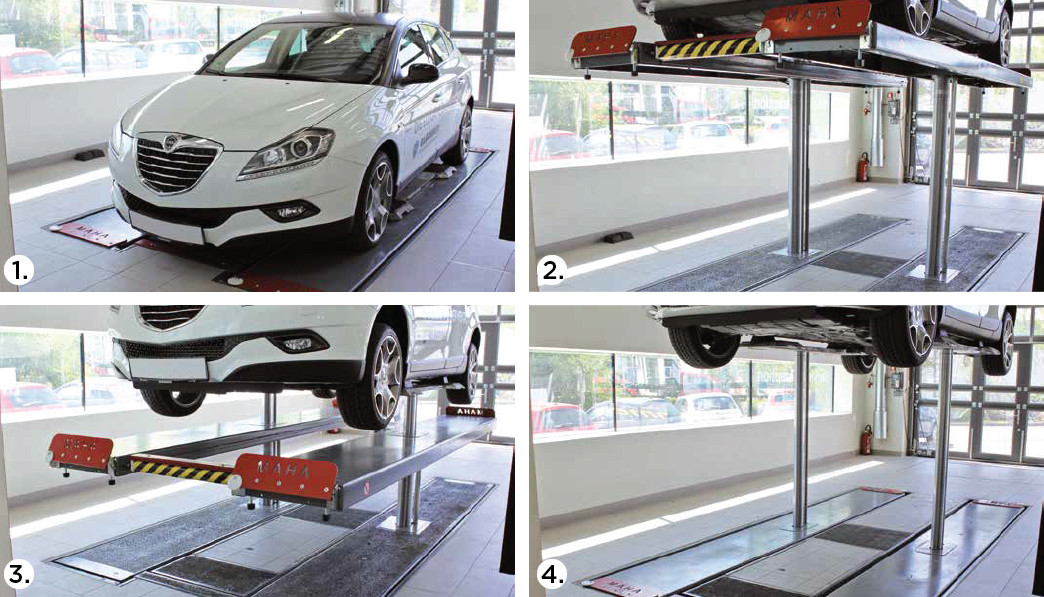

- Úplne spustený, umožňuje jednoduchý nájazd aj vozidiel s nízkou svetelnou výškou
- Vozidlo zdvihnuté na kolesách

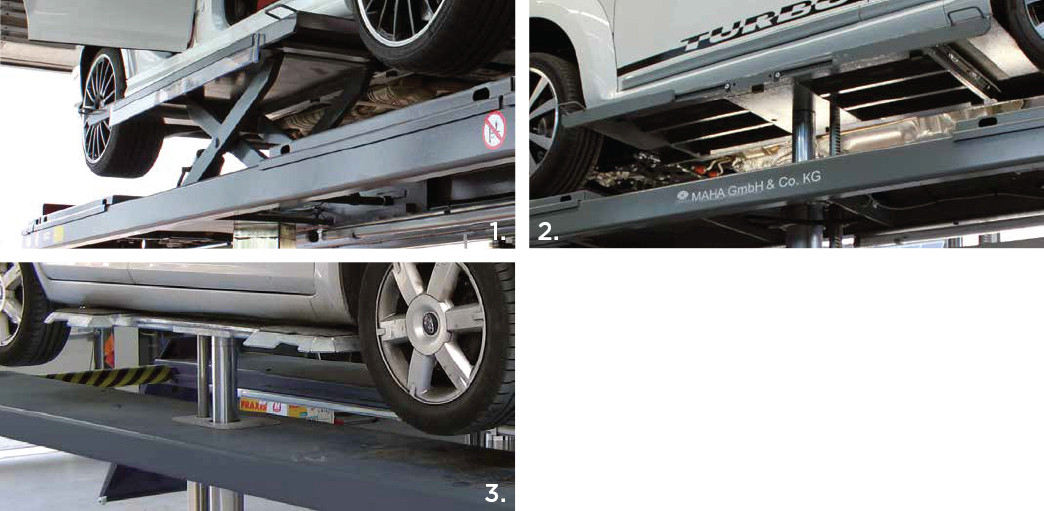

- Zdvíhanie bez zaťaženia kolies pre kontrolu z boku
- Vozidlo zdvihnuté na prahoch

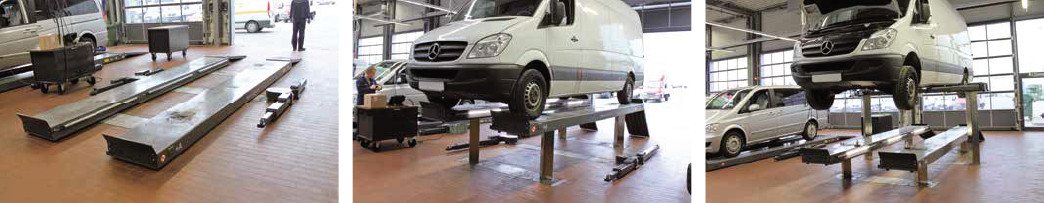

Univerzálne zdviháky s plošinami a plným zdvíhaním bez zaťaženia kolies spájajú v sebe dve funkcie v jednom zariadení
Tieto zdviháky je možné využiť takmer na akýkoľvek druh práce v dielni
Zdvihák na príjem vozidiel:
Tieto zdviháky sú ideálne na rýchle zdvihnutie vozidla na kolesách. Zdvíhacie body pre zdvíhanie bez zaťaženia kolies je možné jednoducho nastaviť. Svetlá v plošinách zabezpečujú dostatočné osvetlenie pod vozidlom.
Zdvihák na geometrie kolies:
Plošiny je možné voliteľne vybaviť podporami pre geometriu kolies. Tieto podpery sa upevňujú pod kolesá na plošinách, čo umožňuje veľmi presné polohovanie pri spúšťaní. Naše štvorstĺpové zapustené zdviháky so západkovým zaistením sú optimálne pre rýchle merania vo všetkých výškach.
Servisný zdvihák:
Ak sú plošiny úplne spustené, všetky práce sa dajú vykonávať ako na štandardných servisných zdvihákoch. Ideálne sú zapustené plošiny. Ak sú plošiny ponechané v polovysokej polohe, môžu sa použiť aj ako pracovné stoly.
VS SQUARE II a ZS SQUARE II – verzie 6,5 t
Pracovisko pre dodávky

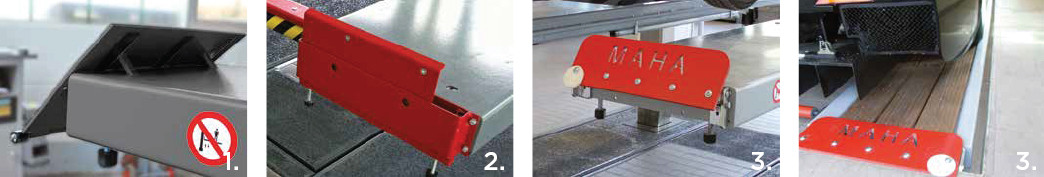

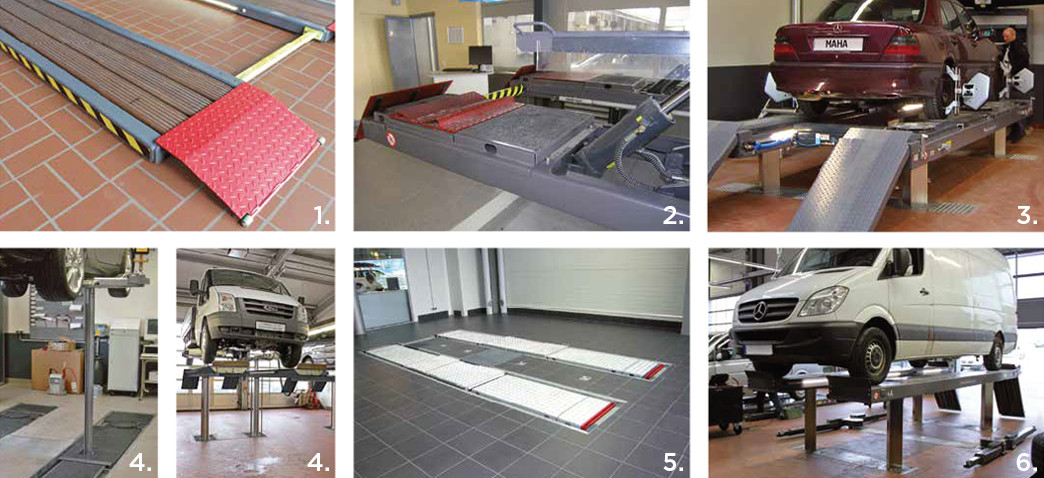

NAJAZDOVÉ RAMPY A OCHRANY PROTI ZOSUVU
Zdvihák na podlahe

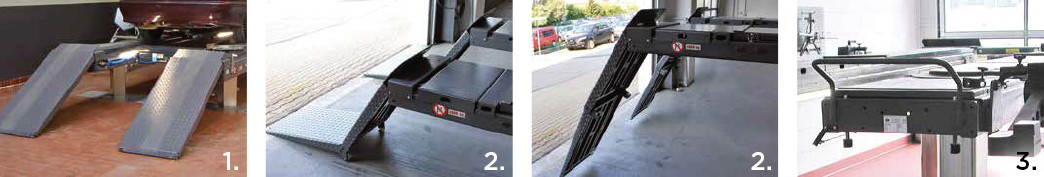

- Štandardná nájazdová rampa
- Skladacia nájazdová rampa pre vysoké plošiny alebo nízky uhol nájazdu
- Štandardné U-držiaky
Zdvihák zapustený do podlahy
- Nájazdová rampa

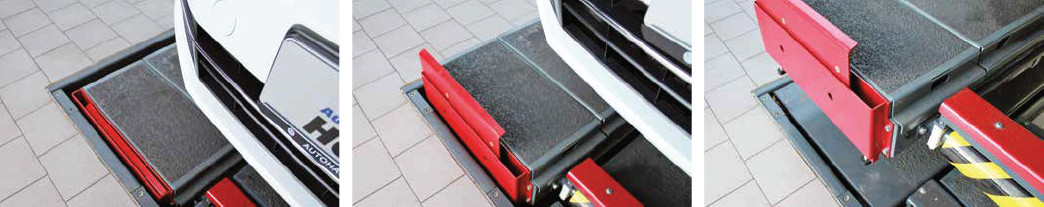

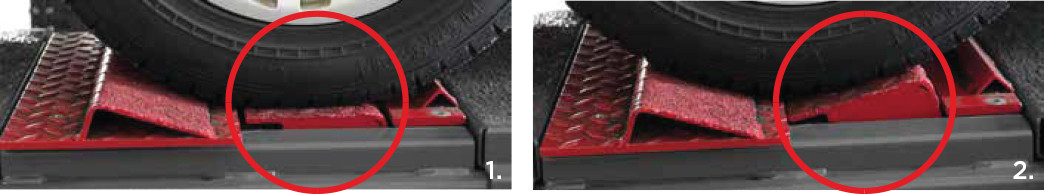

- Automatická ochrana proti zosuvu
- Automaticky skladacia ochrana proti zosuvu

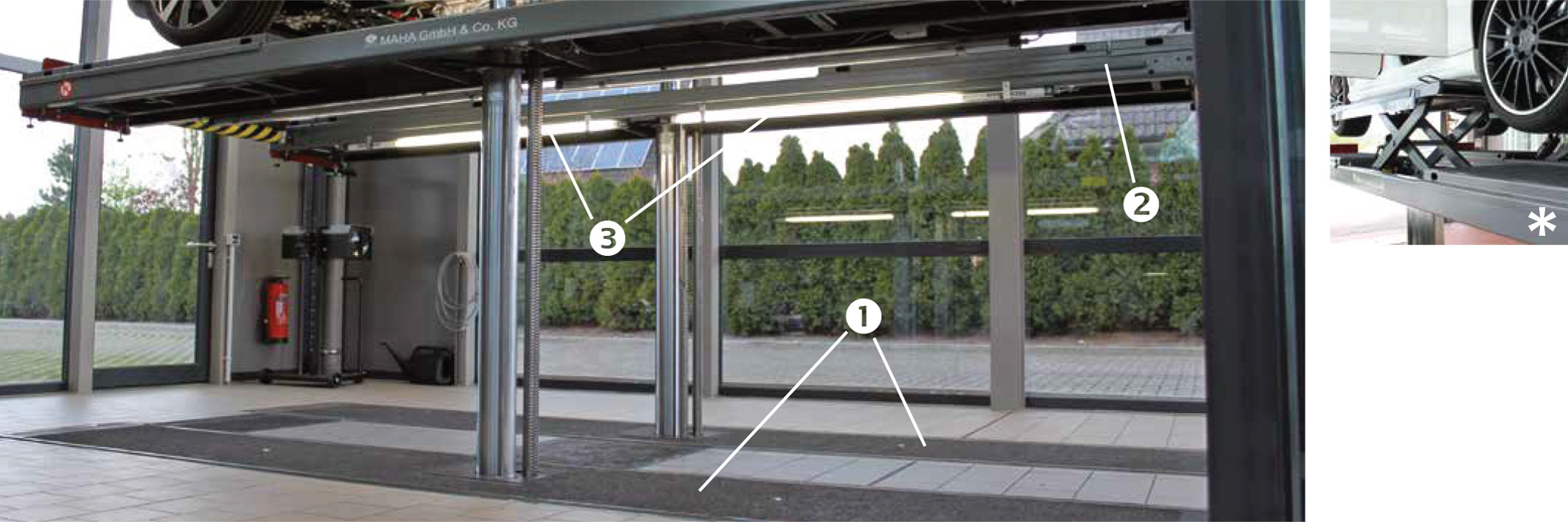

Vyrovnávanie podlahy pri plošinových zdvihákoch
Vyrovnávanie podlahy pod plošinou predstavuje druhú úroveň podlahy, ktorá vyrovnáva povrch pod zdvihákom.
Montážny rám
Montážny rám pre verzie s vyrovnávaním podlahy alebo bez neho, pre presné osadenie zdviháku.
Predpripravené ohraničovacie rámy zabezpečujú vysokú presnosť počas inštalácie.
PREVEDENIE S NÁPRAVOVÝM PRIZDVIHOVAČOM
- Plošinový zdvihák s prízdvihom bez zaťaženia kolies, nožnicového typu, podpera prahov, nosnosť 3,5 t
- Plošinový zdvihák s prízdvihom bez zaťaženia kolies, plošinového typu, podpera prahov, nosnosť 3,5 t
- Plošinový zdvihák s prízdvihom bez zaťaženia kolies, s plochou hlavou, podpera prahov, nosnosť 3,5 t

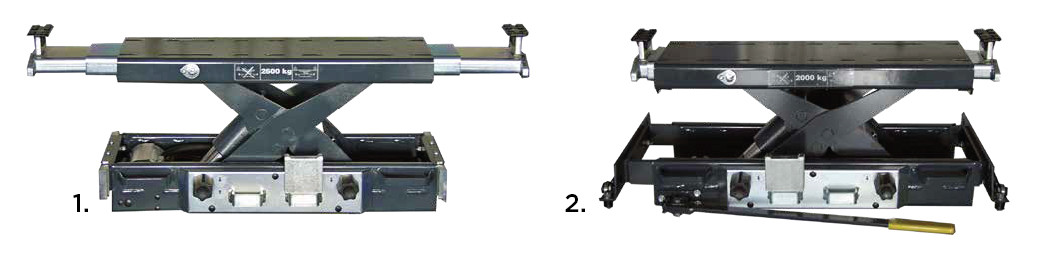

Nápravové prizdvihovače
Koľajnica pre nápravové prizdvihovače je namontovaná na všetkých plošinách okrem modulárnej plošiny. Otvor pre nápravové prizdvihovače je vždy zahrnutý v montážnom ráme pre plošiny s vyrovnávaním podlahy. Bezpečnostný koncový spínač pre parkovaciu polohu je súčasťou dodávky vyššie uvedeného montážneho rámu.
- Nápravový prizdvihovač AL II 2.0 / 2.6 PH, hydro-pneumatický, s ergonomickým ovládaním (otočné rukoväte) a súprava na chladenie vzduchom je súčasťou dodávky pri objednávkach nápravových prizdvihovačov.
- Nápravový prizdvihovač AL II 2.0/2.6, manuálne hydraulický.
PREVEDENIE S DETEKTOROM VÔLE NÁPRAV

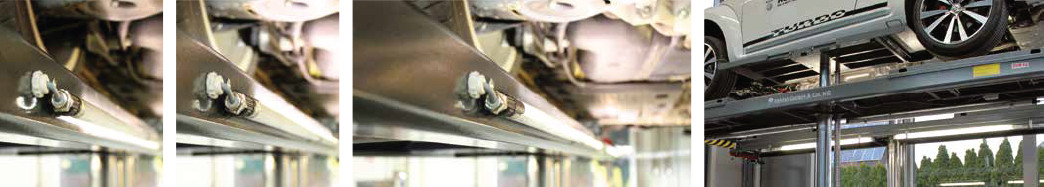

- Detekcia porúch v zavesení pomocou rotačného pohybu
- Detekcia porúch v zavesení pomocou vnútorného a vonkajšieho tlaku
- Hydraulický pohon s výkonnou zdvíhacou jednotkou
- Vysoké skúšobné sily a definované rozsahy pohybu skúšobných platní
- Rýchla detekcia porúch a opotrebenia riadiacich prvkov, ložísk kolies, odpruženia a zavesenia
PMS 3/XL:
- V kombinácii s testerom svetlometov MAHA umiestneným pred zdvihákom
- Všetky štyri kontaktné plochy kolies vozidla sú vo rovnakej výške
- Zadná polovica hranolu sa automaticky zdvíha a spúšťa synchronizovane so zdvihákom
- Zdvihák spustený: Zadná polovica hranolu sa automaticky spustí, všetky štyri kontaktné plochy kolies sú vo rovnakej výške.
- Zdvihák zdvihnutý: Zadná polovica hranolu sa automaticky vysúva pre kontrolu nápravy.

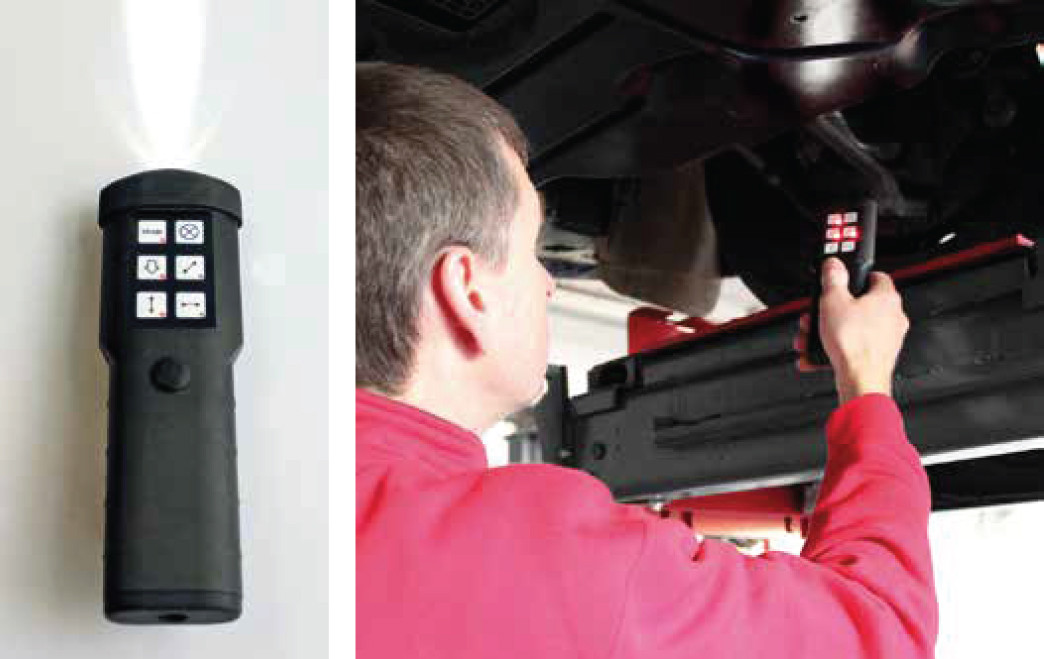

Rádiová ručná lampa pre detektor vôle náprav:
- Optimálne ovládanie vďaka malým rozmerom (D x Š x V = 190 x 60 x 36 mm), nízkej hmotnosti a ergonomickému tvaru, protišmykový gumový povrch
- Kryt s vysokou odolnosťou proti poškodeniu
- LED ručná lampa s vysokou svietivosťou a nízkou spotrebou energie
- Dobíjateľná batéria 3,6 V DC / 2100 mAh s vysokou kapacitou
- Rôzne možnosti uchytenia a uloženia, napr. pútka, klip a (odnímateľný) magnet
- Robustná membránová klávesnica s funkčnými tlačidlami
PREVEDENIE NA MERANIE GEOMETRIE KOLIES

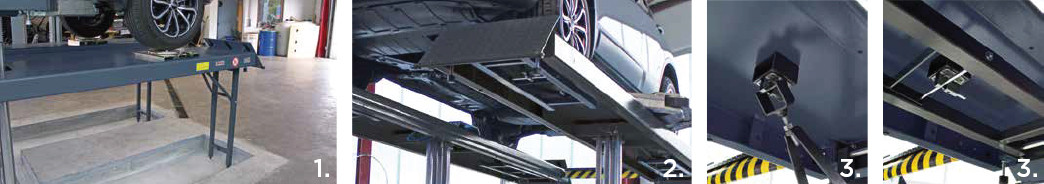

Podpera plošiny
- Nastavenie výšky na 1200 mm pomocou platní pre meranie geometrie kolies. Teleskopické platne pre meranie geometriu kolies, 1375 mm – 1700 mm (voliteľné).
- Bezpečné a pohodlné uloženie platní priamo v plošine.
- Upevňovací systém a zaisťovací mechanizmus pre podperu plošiny.

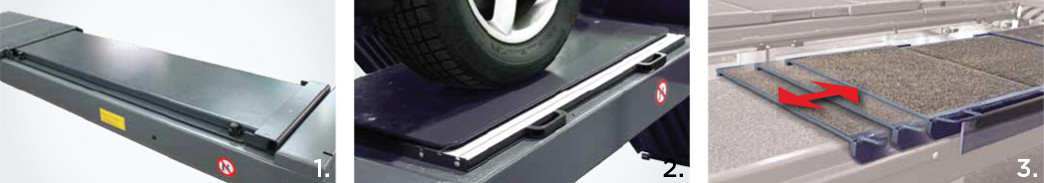

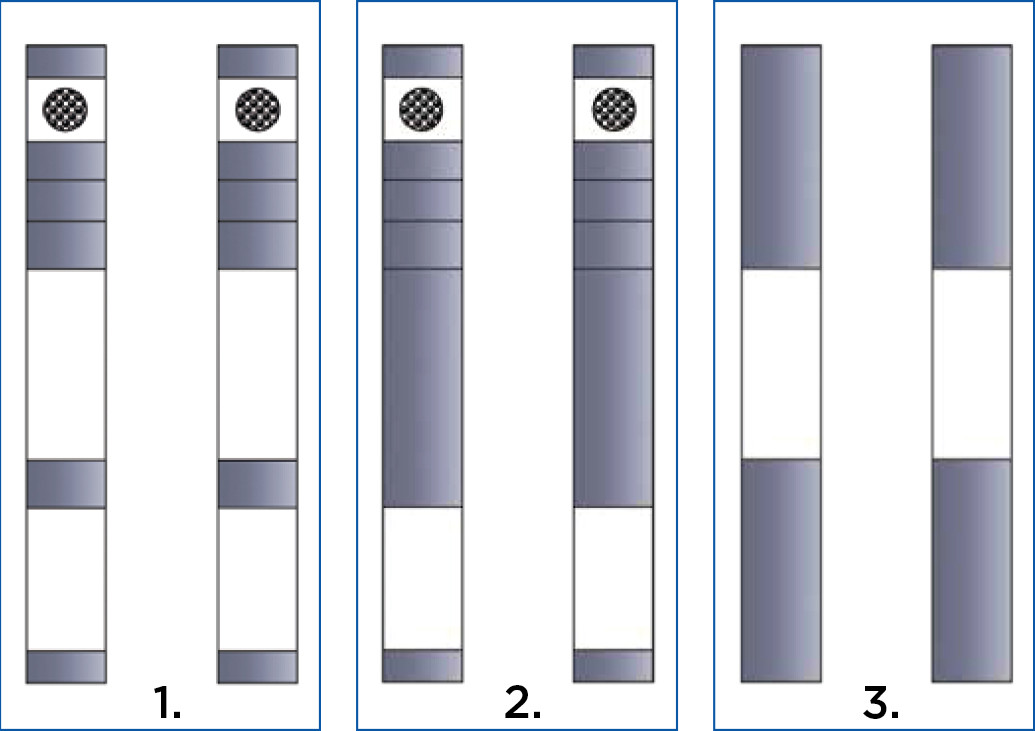

Modulárne sady vyrovnávacích platní pre plošiny
Sady vyrovnávacích platní vytvárajú jednotnú nájazdovú úroveň plošín. Sady sú vybavené protišmykovou povrchovou úpravou.
- Sada s otočnými platňami, posuvnými platňami a nápravovým prizdvihovačom
- Sada s otočnými platňami a posuvnými platňami bez nápravového prizdvihovača
- Sada s nápravovým prizdvihovačom

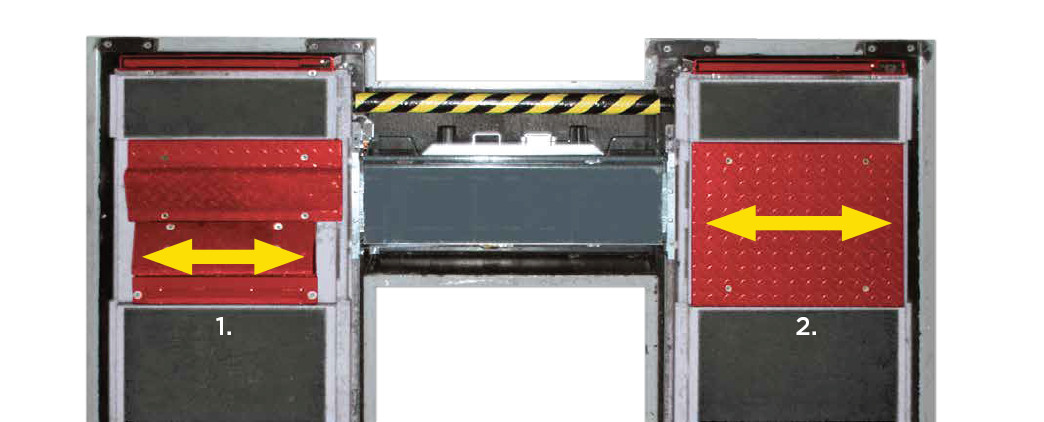

Posuvné platne pre meranie geometrie kolies
- Posuvné platne s priečnym pohybom 60 mm.
- Presná posuvná platňa
Minimálny krútiaci moment pri odtrhnutí 5 Nm a minimálna tlačná sila 15 N, drážky na odvod odpadovej vody. - Vysunutý nápravový prizdvihovač je možné plynulo zasunúť do vyrovnávacích platní.
POVRCH PLOŠÍN A POVRCHOVÁ ÚPRAVA
Všetky plošiny sú pred povrchovou úpravou čistené oceľovým granulátom (elektrostatické práškové lakovanie) – následne sa nanáša fosfátový náter. Po montáži sú taktiež ošetrené všetky dutiny.
Ďalšie opatrenia proti korózii zahŕňajú:
- Zinkový sprej (proti korózii) a ochranu laku (proti mechanickému opotrebeniu)
- Špeciálny základný náter a ochranu laku (práškové lakovanie)
Nasledujúce je možné vybrať ako voliteľnú výbavu:

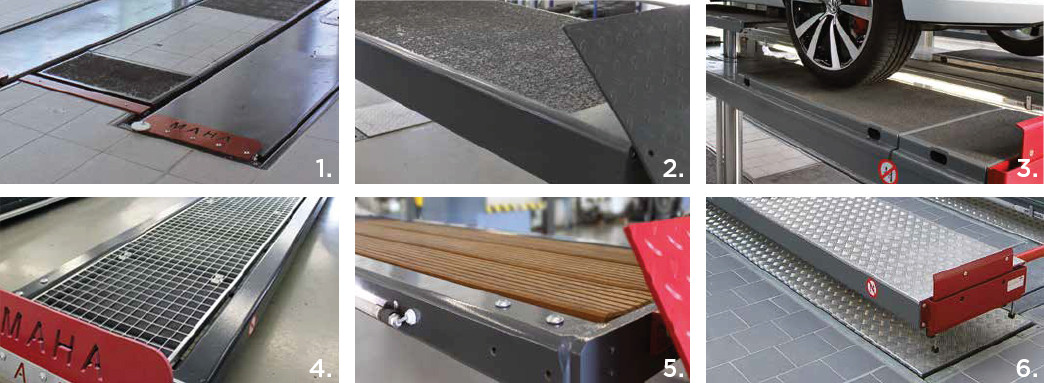

- Štandardné práškové lakovanie
- Práškové lakovanie s granulátovou kontaktnou plochou kolies
- Plošiny s vyrovnávacími platňami pre nastavenie úrovne pri nápravovom prizdvihovači alebo platní merania geometrie kolies
- Plošiny s roštom pre umývacie boxy a použitie s hrotovými pneumatikami
- Plošiny s dreveným pokrytím pre trvanlivý behúň kolies a dizajn rezných hrán
- Hliníkom obložené plošiny s ohnutým okrajom pre lepší odvod vody
Svetlo pod vozidlom!
OVLÁDANIE ZDVIHÁKA
Ovládanie na stene
- Ovládacia skrinka namontovaná na stenu (štandard)
- Zápustná ovládacia skrinka (voliteľné)
- Membránová klávesnica s ľahko ovládateľnými mikrospínačmi
Ovládanie zo stropu pomocou E-BOX-u
Ovládanie v E-BOX-e priamo na pracovisku. S CE vyhlásením a pripojenou 5-metrovou káblovou súpravou.
Dostupné verzie na rozšírenie:
- Dátová zásuvka
- Zásuvka 16 A, 400 V
- 2 dodatočné 230-voltové zásuvky
*Verzia E-BOX pre DEUTRONIK, GYS-FLASH a ELTEK nabíjací počítač.
Ovládanie cez funkčný stĺp a káblový diaľkový ovládač
- Ovládanie namontované na funkčný stĺp, s možnosťou polohovania podľa potreby.
- Ovládanie s káblovým diaľkovým ovládačom
- Namontované na stĺp
Rozsah dodávky:
- zdvíhacie plošiny 4800 mm, prášková farba antracitovo sivá (RAL 7016)
- zdvihák s hydraulickou zostavou
- zdvíhacie plošiny s nájazdovými rampami
- rýchlospojka so stlačeným vzduchom namontovaná na zdvíhacej plošine
- kabeláž a montážny materiál
- zdvihák s pohyblivým strmeňom
- montážna kazeta/montážny rám nie sú súčasťou dodávky
- núdzový spúšťací kábel na pripojenie k rozvodnej skrinke
- riadiaca jednotka s 2 x 10 m ovládacím káblom (olejový flex kábel)
- uzamykateľný hlavný vypínač
- návod na obsluhu a testovací protokol
- EC vyhlásenie o súlade s normami CE
