Popis

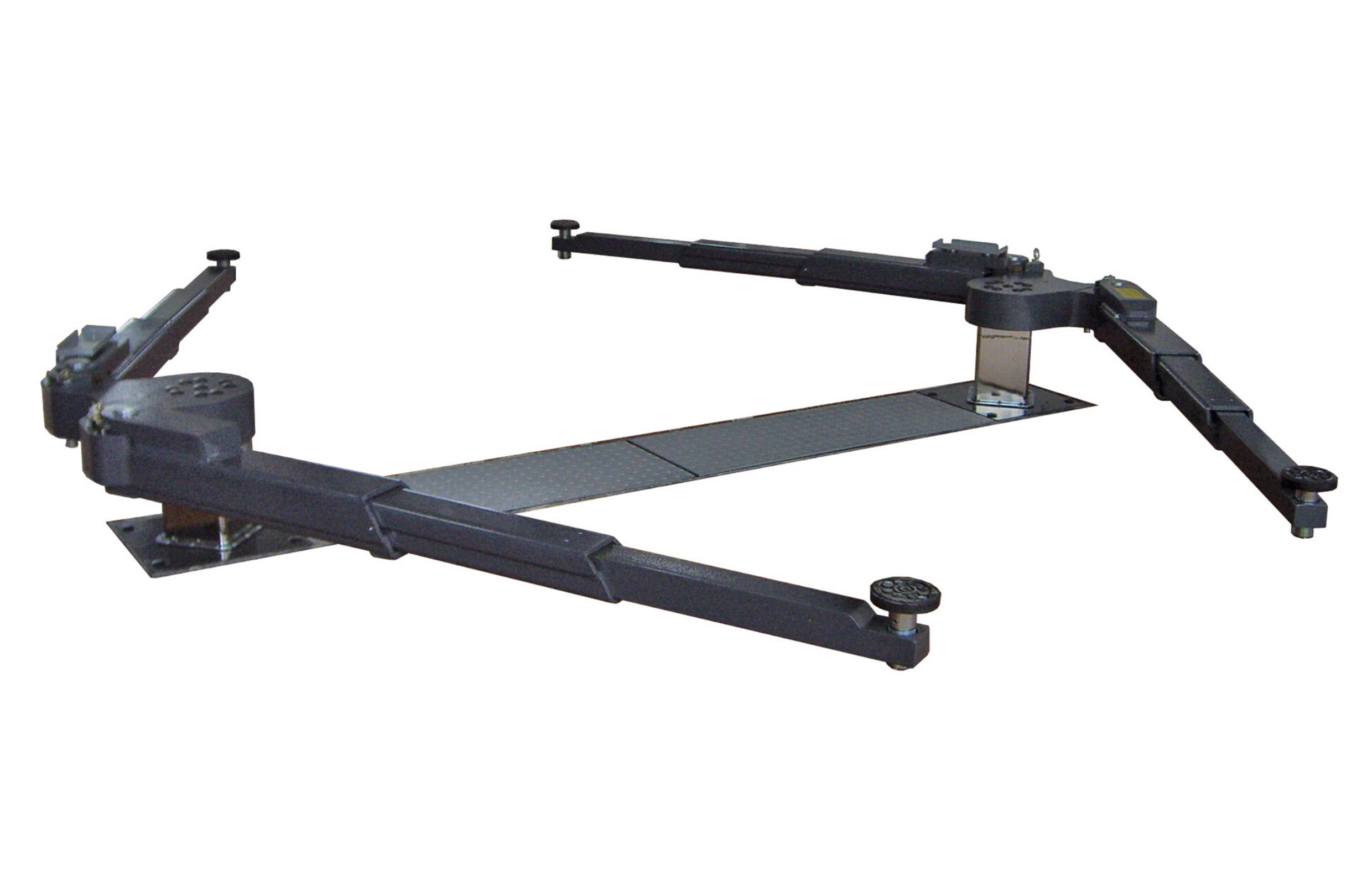

MAHA – ZS SQUARE II 6.5 KS
- nosnosť 6 500 kg
Dvojpiestový podlahový zdvihák s vyklápacími ramenami na zdvíhanie vozidiel v oblasti prahu alebo rámu.
Vhodný pre malé vozidlá až po dodávky s dlhým rázvorom.

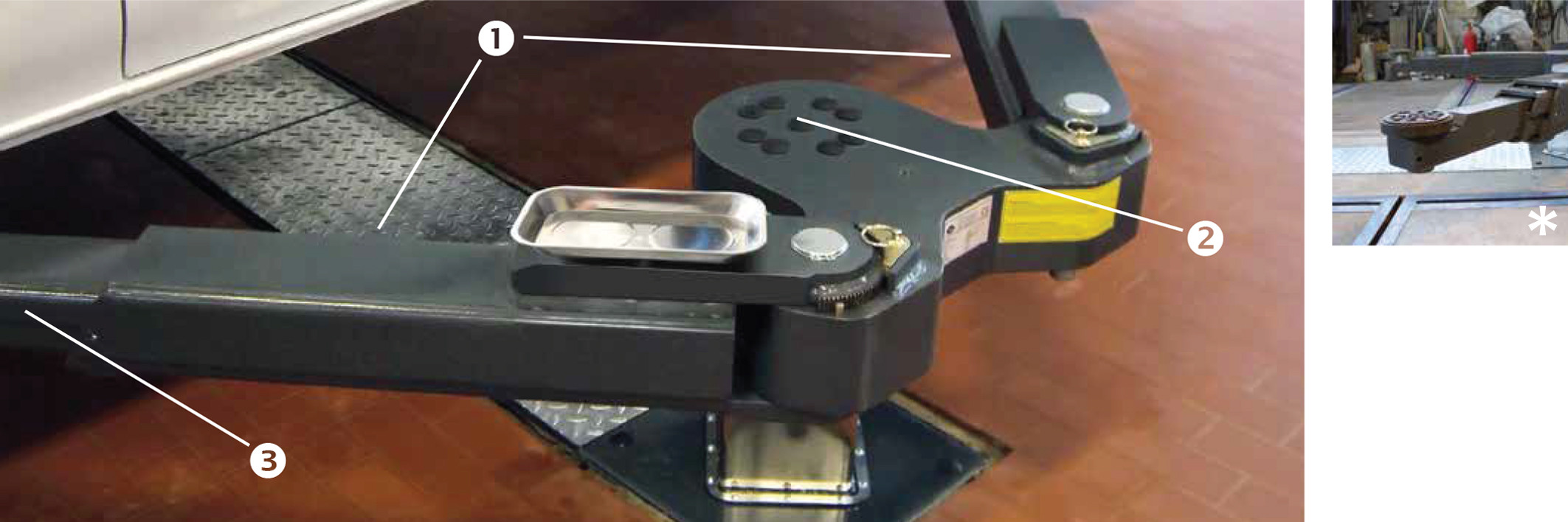

Podpera výkyvného ramena (6.5 KS):
- optimálne zdvihnutie vozidla s maximálnym prístupom, najmä pri opravách pod vozidlom
- trojitá teleskopická podpera vyklápacieho ramena na plynulé nastavenie pre veľký a flexibilný rozsah zdvihu
- značný voľný priestor na ľahký prístup k zdviháku so zošikmenými hranami na nosnej časti výkyvného ramena na ochranu diskov
- presné zdvihnutie vozidiel vďaka výškovo nastaviteľným nosným diskom so závitom a zásuvným systémom
- univerzálny zásuvný systém pre podperné rozšírenia alebo špeciálne podpery pre rôzne typy vozidiel na bezpečné a pevné uchytenie vozidla
- štandardne sa dodáva s celo-pogumovaným diskom bez kovových častí na vylúčenie elektrickej vodivosti
- automaticky sa zapínajúci zámok nosného ramena, ktorý je pohodlný a ergonomický na obsluhu a obzvlášť vhodný na manuálne prestavovanie nosných ramien
- priehradka na náradie na výklopnom ramene je súčasťou štandardného rozsahu dodávky
Systém zdvihákov SQUARE:
- vynikajúca tuhosť a optimálna bezpečnosť vďaka štvorcovým stĺpom odolným voči krúteniu
- tichá prevádzka vďaka veľmi tichému motoru v montážnej skrinke
- voliteľne použiteľný s minerálnym organickým olejom s vysokou životnosťou
- elektronické ovládanie zdviháka s bezkontaktnými neopotrebovateľnými spínačmi a zobrazením chýb na displeji
- veľmi hladký chod vďaka špeciálnemu klznému niklovému náteru na stĺpoch s robustným vedením stĺpov
- chránený vnútorný hydraulický bezpečnostný valec zaručuje dlhú životnosť
- synchronizácia pohybu a bezpečnostný strmeň na redundantnú prevádzku (podľa normy EN DIN 1 493)
- vysoká rýchlosť zdvíhania/spúšťania je zaručená v rozsahu 20 - 30 sekúnd v závislosti od zaťaženia
- integrované, batériami napájané núdzové spúšťanie
- optimálna ergonómia pracoviska vďaka voliteľným rôznym typom ovládania zdviháka
- S veľmi veľkou nosnou plochou pre zdvíhanie dodávok
- Optimálny nájazd vďaka veľkej vzdialenosti valcov (2700 mm)
- Nízka celková výška vďaka optimálne vyrobeným nosným výkyvným ramenám
*Minimálna výška nosného disku: 101 mm
Flexibilné systémy nosných diskov
- Presné nastavenie nosného kotúča v rozsahu 25 mm vďaka malému stúpaniu závitu.
- Predĺženie výšky nosného disku o 50 mm (VZ 971220) alebo 100 mm (VZ 971221).
- Predĺženie výšky nosného disku o 150 mm (VZ 971222) alebo 200 mm (VZ 971223).
- Veľká flexibilita a bezpečnosť vďaka zásuvnému systému nosného disku.
- Podpora pre okrúhle a V-tvarované zdvíhacie body vozidla (VZ 971226).
- Podperný tŕň pre otvory v ráme vozidla (VZ 975601).
- Ochrana proti posunu rámu pri umiestnení na gumové nosné disky (VZ 975050).
- Podpera vozidla pre triedu G bez nášľapného prahu (VZ 971227).
- Podpera vozidla pre triedu G s nášľapným prahom (VZ 971520).
Práca so zdvihákom
Maximálne využitie priestoru a úplná voľnosť dverí umožňujú efektívnu prácu na vozidle.
Nájazd na zdvihák:
Krátke nájazdové dráhy vďaka optimálnemu rozsahu výkyvu nosných ramien.
OVLÁDANIE ZDVIHÁKA
Ovládanie na stene
- Ovládacia skrinka namontovaná na stenu (štandard)
- Zápustná ovládacia skrinka (voliteľné)
- Membránová klávesnica s ľahko ovládateľnými mikrospínačmi
Ovládanie zo stropu pomocou E-BOX-u
Ovládanie v E-BOX-e priamo na pracovisku. S CE vyhlásením a pripojenou 5-metrovou káblovou súpravou.
Dostupné verzie na rozšírenie:
- Dátová zásuvka
- Zásuvka 16 A, 400 V
- 2 dodatočné 230-voltové zásuvky
*Verzia E-BOX pre DEUTRONIK, GYS-FLASH a ELTEK nabíjací počítač.
Ovládanie cez funkčný stĺp a káblový diaľkový ovládač
- Ovládanie namontované na funkčný stĺp, s možnosťou polohovania podľa potreby.
- Ovládanie s káblovým diaľkovým ovládačom
- Namontované na stĺp
Rozsah dodávky:
- podpera vyklápacieho ramena (KS) s nosičom vyklápacieho ramena a nadstavcami vyklápacieho ramena, antracitovo sivá (RAL 7 016)
- magnetická priehradka na matice kolies (2 ks)
- zdvíhacia jednotka s upínacím systémom a pohyblivým strmeňom
- kabeláž a montážny materiál
- montážna kazeta/montážny rám nie sú súčasťou dodávky
- núdzový spúšťací kábel na pripojenie k rozvodnej skrinke
- riadiaca jednotka s 10 m ovládacím káblom (olejový flex kábel)
- uzamykateľný hlavný vypínač
- ochrana proti stlačeniu pomocou CE zarážky namiesto chrániča nôh
- návod na obsluhu
- vyhlásenie o súlade s normami EC/UKCA
